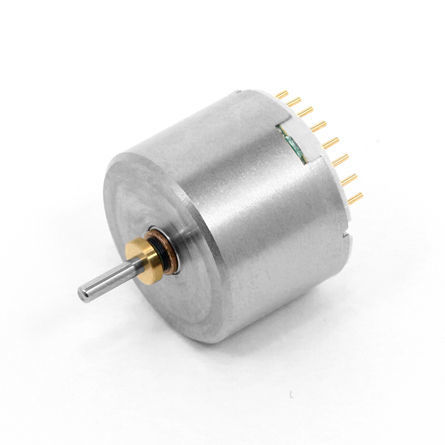

Motor sem escovas C17B-18

CCcompactopequeno

Visão geral
A série C17B são motores brushless DC com diâmetro exterior φ17.4 mm, disponíveis em múltiplos submodelos (ex.: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, C17B-06, C17B-09). Estes motores compactos destinam-se a pequenos ventiladores e outros dispositivos de movimentação de ar (p.ex. máscaras com ventoinha elétrica). Dados elétricos e mecânicos por modelo são fornecidos para apoiar seleção e integração.

Modelos selecionados e especificações chave (tabela)
Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de arranque [mA] | Torque de arranque [mN･m] | Eficiência máx. [%] | Potência máx. [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90

Notas sobre personalização e opções

• Itens configuráveis variam por submodelo: gear head, lead pin, terminal de aterramento; alguns submodelos listam opção de rolamento de esferas.
• Arquivos CAD, desenhos externos e desenhos dimensionais estão indicados nas páginas de produto para download, para auxiliar a integração e o projeto de montagem.

Especificações técnicas

• Série: C17B (diâmetro exterior típico: 17.4 mm)
• Comprimento: varia por submodelo (exemplos indicados: 13.0 mm, 15.6 mm)
• Tensão aplicada: dependente do modelo (ex.: 4.8 V, 6.0 V, 6.8 V, 7.4 V)
• Resistência terminal, velocidade/corrente sem carga, corrente de arranque e torque de arranque: fornecidos por modelo para dimensionamento do controlador e proteções
• Eficiência máxima e potência de saída: especificadas por modelo para avaliação de desempenho
• Personalização: gear head, lead pin, terminal de aterramento; opção de rolamento de esferas para alguns modelos
• Documentação: imagens do produto, galeria e arquivos CAD/desenhos dimensionais disponíveis por submodelo
