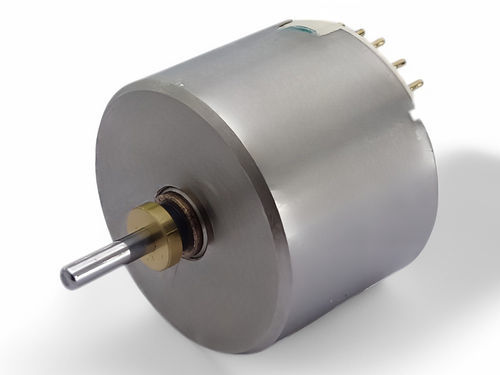

Motor sem escovas C17B-07

BLDC4,8 Vsob medida

Visão geral A série C17B de motores sem escovas (diâmetro exterior φ17,4 mm) da C.I. TAKIRON. A série inclui vários sub-modelos optimizados para diferentes comprimentos, tensões aplicadas e pontos de desempenho. As aplicações típicas referenciadas para esta série incluem pequenos ventiladores e dispositivos como máscaras eletricamente assistidas. A página apresenta uma lista de produtos com especificações por modelo, galeria de imagens e notas sobre itens personalizáveis para cada modelo. Série de produtos - Modelos e principais especificações (por modelo) C17B-23: Diâmetro externo [mm]=17,4; Comprimento [mm]=13,0; Tensão aplicada [V]=4,8; Resistência do terminal [Ω]=6,0; Velocidade de rotação sem carga [r/m]=11.700; Corrente sem carga [mA]=86; Corrente de arranque [mA]=804; Binário [mN･m]=2,51; Eficiência [%]=45,3; Saída [W]=0,8 C17B-22: Diâmetro externo [mm]=17,4; Comprimento [mm]=13,0; Tensão aplicada [V]=4,8; Resistência terminal [Ω]=1,0; Velocidade de rotação sem carga [r/m]=25.000; Corrente sem carga [mA]=217; Corrente de arranque [mA]=4.848; Binário [mN･m]=8,11; Eficiência [%]=62,2; Saída [W]=5,3 C17B-07: Diâmetro externo [mm]=17,4; Comprimento [mm]=13,0; Tensão aplicada [V]=4,8; Resistência terminal [Ω]=1,8; Velocidade de rotação sem carga [r/m]=17.000; Corrente sem carga [mA]=145; Corrente de arranque [mA]=2.667; Binário [mN･m]=6,43; Eficiência [%]=58,8; Saída [W]=2,86 C17B-25: Diâmetro externo [mm]=17,4; Comprimento [mm]=15,6; Tensão aplicada [V]=6,8; Resistência terminal [Ω]=7,9; Velocidade de rotação sem carga [r/m]=11.100; Corrente sem carga [mA]=75; Corrente de arranque [mA]=866; Binário [mN･m]=4,23; Eficiência [%]=49,8; Saída [W]=1,23 C17B-24: Diâmetro externo [mm]=17,4; Comprimento [mm]=15,6; Tensão aplicada [V]=6,8; Resistência terminal [Ω]=2,0; Velocidade de rotação sem carga [r/m]=17.100; Corrente sem carga [mA]=113; Corrente de arranque [mA]=3.400; Binário [mN･m]=12,1; Eficiência [%]=66,9; Saída [W]=5,40 C17B-16: Diâmetro externo [mm]=17,4; Comprimento [mm]=15,6; Tensão aplicada [V]=7,4; Resistência terminal [Ω]=2,3; Velocidade de rotação sem carga [r/m]=27.200; Corrente sem carga [mA]=146; Corrente de arranque [mA]=3.217; Binário [mN･m]=7,62; Eficiência [%]=61,9; Saída [W]=5,43 C17B-13: Diâmetro externo [mm]=17,4; Comprimento [mm]=15,6; Tensão aplicada [V]=7,4; Resistência terminal [Ω]=1,8; Velocidade de rotação sem carga [r/m]=24.250; Corrente sem carga [mA]=150; Corrente de arranque [mA]=4.111; Binário [mN･m]=11,12; Eficiência [%]=65,4; Saída [W]=7,06 C17B-18: Diâmetro externo [mm]=17,4; Comprimento [mm]=15,6; Tensão aplicada [V]=6,8; Resistência terminal [Ω]=1,2; Velocidade de rotação sem carga [r/m]=27.200; Corrente sem carga [mA]=200; Corrente de arranque [mA]=5.667; Binário [mN･m]=12,59; Eficiência [%]=66,0; Saída [W]=8,97 C17B-06: Diâmetro externo [mm]=17,4; Comprimento [mm]=15,6; Tensão aplicada [V]=6,0; Resistência terminal [Ω]=2,1; Velocidade de rotação sem carga [r/m]=19.250; Corrente sem carga [mA]=110; Corrente de arranque [mA]=2.857; Binário [mN･m]=7,86; Eficiência [%]=64,6; Saída [W]=3,96 C17B-09: Diâmetro externo [mm]=17,4; Comprimento [mm]=15,6; Tensão aplicada [V]=6,0; Resistência do terminal [Ω]=2,8; Velocidade de rotação sem carga [r/m]=18.250; Corrente sem carga [mA]=108; Corrente de arranque [mA]=2.143; Binário [mN･m]=6,07; Eficiência [%]=60,1; Saída [W]=2,90 C17B-29: Diâmetro externo [mm]=17,4; Comprimento [mm]=17,9; Tensão aplicada [V]=12; Resistência terminal [Ω]=8,8; Velocidade de rotação sem carga [r/m]=12.800; Corrente sem carga [mA]=72; Corrente de arranque [mA]=1.364; Binário [mN･m]=10,95; Eficiência [%]=59,3; Saída [W]=3,67 C17B-28: Diâmetro externo [mm]=17,4; Comprimento [mm]=17,9; Tensão aplicada [V]=12; Resistência terminal [Ω]=1,55; Velocidade de rotação sem carga [r/m]=31.000; Corrente sem carga [mA]=168; Corrente de arranque [mA]=7.742; Binário [mN･m]=27,39; Eficiência [%]=72,7; Saída [W]=22,2 C17B-27: Diâmetro externo [mm]=17,4; Comprimento [mm]=17,9; Tensão aplicada [V]=7,4; Resistência terminal [Ω]=7,82; Velocidade de rotação sem carga [r/m]=12.300; Corrente sem carga [mA]=70; Corrente de arranque [mA]=946; Binário [mN･m]=4,66; Eficiência [%]=53,0; Saída [W]=1,50 C17B-26: Diâmetro externo [mm]=17,4; Comprimento [mm]=17,9; Tensão aplicada [V]=7,4; Resistência terminal [Ω]=1,26; Velocidade de rotação sem carga [r/m]=31.800; Corrente sem carga [mA]=192; Corrente de arranque [mA]=5.873; Binário [mN･m]=12,21; Eficiência [%]=67,1; Saída [W]=10,2 C17B-19: Diâmetro externo [mm]=17,4; Comprimento [mm]=17,9; Tensão aplicada [V]=24; Resistência terminal [Ω]=2,4; Velocidade de rotação sem carga [r/m]=45.450; Corrente sem carga [mA]=150; Corrente de arranque [mA]=9.959; Binário [mN･m]=48,72; Eficiência [%]=77,0; Saída [W]=57,99 C17B-20: Diâmetro externo [mm]=17,4; Comprimento [mm]=17,9; Tensão aplicada [V]=12; Resistência terminal [Ω]=1,0; Velocidade de rotação sem carga [r/m]=36.000; Corrente sem carga [mA]=173; Corrente de arranque [mA]=12.371; Binário [mN･m]=38,29; Eficiência [%]=77,7; Saída [W]=36,10 Itens personalizáveis (por produto)

• Cabeça de engrenagem (disponível para modelos selecionados)
• Pino de chumbo / Fio de chumbo
• Terminal de ligação à terra
• Rolamento de esferas (disponível para algumas variantes de alta velocidade)

Notas As secções de detalhes do produto incluem imagens de galeria (várias fontes JPG) e chamadas para ação para download de catálogo e solicitações de documentos. Não há preço ou EAN listados na página da série. Caraterísticas / especificações técnicas

• Séries: Série C17B
• Diâmetro exterior comum: 17,4 mm
• Comprimentos disponíveis: tipicamente 13,0 mm, 15,6 mm, 17,9 mm (varia consoante o modelo)
• Tensão aplicada: modelos disponíveis entre ~4,8 V e 24 V (dependente do modelo)
• Resistência terminal: dependente do modelo (exemplos de gama: ~0.8 Ω a >10 Ω)
• Velocidade e corrente sem carga: especificado por modelo (r/m e mA)
• Corrente de arranque: especificado por modelo (mA)
• Binário nominal: especificado por modelo (mN･m)
• Eficiência e potência de saída: especificado por modelo (%) e W
• Personalizações disponíveis: cabeça de engrenagem, pino/fio de chumbo, terminal de ligação à terra, rolamento de esferas (dependente do modelo)
