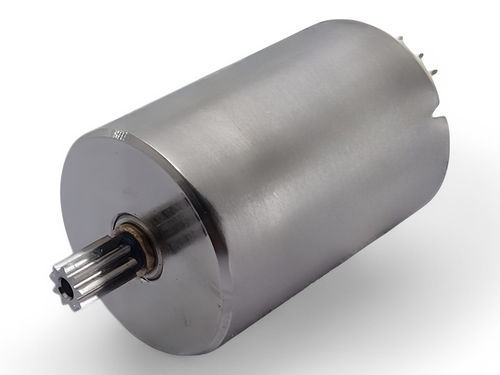

Motor sem escovas C12B-09

12 V

Visão geral Os motores da série C12B são motores sem escovas com um diâmetro exterior de φ12 mm. A página fornece uma visão geral das especificações da série C12B, incluindo as variantes do modelo, a sua velocidade de rotação, binário, tensão aplicada, corrente, eficiência e potência de saída. Vários sub-modelos (C12B-01, -02, -03, -04, -06, -07, -08, -09, -10, -11, etc.) são listados com caraterísticas eléctricas e mecânicas nominais. Itens personalizáveis: pino de ligação, terminal de ligação à terra; algumas variantes fornecem cabeça de engrenagem opcional. Tabela de Séries de Produtos (modelos selecionados) Nome do modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade de rotação sem carga [r/m] | Corrente sem carga [mA] | Corrente de inicialização [mA] | Torque de inicialização [mN･m] | Eficiência [%] | Saída [W] C12B-08 | 12 | 13.5 | 12 | 25.9 | 23,200 | 85 | 463 | 1.53 | 32.7 | 0.93 C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14 C12B-06 | 12 | 13.5 | 12 | 14.5 | 29,900 | 170 | 828 | 2.00 | 29.9 | 1.57 C12B-02 | 12 | 13.5 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42 C12B-01 | 12 | 13.5 | 4.5 | 3.7 | 23,000 | 130 | 1,233 | 1.84 | 45.6 | 1.11 C12B-11 | 12 | 17.5 | 12 | 24.7 | 14,700 | 77 | 486 | 2.68 | 36.2 | 1.03 C12B-10 | 12 | 17.5 | 12 | 11.2 | 20,400 | 97 | 1,071 | 4.98 | 48.9 | 2.66 C12B-09 | 12 | 17.5 | 12 | 5.6 | 30,000 | 140 | 2,139 | 7.14 | 55.4 | 5.61 C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70 C12B-03 | 12 | 17.5 | 12 | 8.0 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98 Detalhes do produto (por blocos de modelos presentes na página) C12B-08

• Diâmetro externo: 12 mm
• Comprimento: 13,5 mm
• Tensão aplicada (nominal): 12 V
• Resistência terminal: 25,9 Ω
• Velocidade de rotação em vazio: 23.200 r/m
• Corrente em vazio: 85 mA
• Corrente de arranque: 463 mA
• Binário de arranque: 1,53 mN･m
• Eficiência: 32,7 %
• Produção: 0.93 W

C12B-07

• Diâmetro externo: 12 mm
• Comprimento: 13,5 mm
• Tensão aplicada (nominal): 12 V
• Resistência terminal: 22,0 Ω
• Velocidade de rotação em vazio: 26.100 r/m
• Corrente em vazio: 90 mA
• Corrente de arranque: 545 mA
• Binário de arranque: 1,67 mN･m
• Eficiência: 35,3 %
• Produção: 1.14 W

C12B-06

• Diâmetro externo: 12 mm
• Comprimento: 13,5 mm
• Tensão aplicada (nominal): 12 V
• Resistência terminal: 14,5 Ω
• Velocidade de rotação em vazio: 29.900 r/m
• Corrente em vazio: 170 mA
• Corrente de arranque: 828 mA
• Binário de arranque: 2,00 mN･m
• Eficiência: 29,9 %
• Produção: 1.57 W

C12B-02

• Diâmetro externo: 12 mm
• Comprimento: 13,5 mm
• Tensão aplicada (nominal): 7.4 V
• Resistência terminal: 4.8 Ω
• Velocidade de rotação sem carga: 26.200 r/m
• Corrente sem carga: 130 mA
• Corrente de arranque: 1.555 mA
• Binário de arranque: 3.52 mN･m
• Eficiência: 50,5 %
• Produção: 2.42 W

C12B-01

• Diâmetro externo: 12 mm
• Comprimento: 13,5 mm
• Tensão aplicada (nominal): 4.5 V
• Resistência terminal: 3.7 Ω
• Velocidade de rotação sem carga: 23.000 r/m
• Corrente sem carga: 130 mA
• Corrente de arranque: 1.233 mA
• Binário de arranque: 1,84 mN･m
• Eficiência: 45,6 %
• Output: 1.11 W

C12B-11

• Diâmetro externo: 12 mm
• Comprimento: 17,5 mm
• Tensão aplicada (nominal): 12 V
• Resistência terminal: 24,7 Ω
• Velocidade de rotação em vazio: 14.700 r/m
• Corrente em vazio: 77 mA
• Corrente de arranque: 486 mA
• Binário de arranque: 2,68 mN･m
• Eficiência: 36,2 %
• Produção: 1.03 W

C12B-10

• Diâmetro externo: 12 mm
• Comprimento: 17,5 mm
• Tensão aplicada (nominal): 12 V
• Resistência terminal: 11,2 Ω
• Velocidade de rotação sem carga: 20.400 r/m
• Corrente sem carga: 97 mA
• Corrente de arranque: 1.071 mA
• Binário de arranque: 4.98 mN･m
• Eficiência: 48,9 %
• Output: 2.66 W

C12B-09

• Diâmetro externo: 12 mm
• Comprimento: 17,5 mm
• Tensão aplicada (nominal): 12 V
• Resistência terminal: 5.6 Ω
• Velocidade de rotação sem carga: 30.000 r/m
• Corrente sem carga: 140 mA
• Corrente de arranque: 2.139 mA
• Binário de arranque: 7,14 mN･m
• Eficiência: 55,4 %
• Emissão: 5.61 W

C12B-04

• Diâmetro externo: 12 mm
• Comprimento: 17,5 mm
• Tensão aplicada (nominal): 12 V
• Resistência terminal: 5.6 Ω
• Velocidade de rotação em vazio: 30.500 r/m
• Corrente em vazio: 125 mA
• Corrente de arranque: 2.143 mA
• Binário de arranque: 7,14 mN･m
• Eficiência: 57,5 %
• Emissão: 5.70 W

C12B-03

• Diâmetro externo: 12 mm
• Comprimento: 17,5 mm
• Tensão aplicada (nominal): 12 V
• Resistência terminal: 8,0 Ω
• Velocidade de rotação em vazio: 28.000 r/m
• Corrente em vazio: 190 mA
• Corrente de arranque: 2.857 mA
• Binário de arranque: 6,79 mN･m
• Eficiência: 55,1 %
• Produção: 4.98 W

Itens personalizáveis (série)

• Pino de chumbo
• Terminal de aterramento
• Cabeça de engrenagem (disponível para alguns submodelos)

Caraterísticas / especificações técnicas

• Nome da série: C12B
• Diâmetro exterior: φ12 mm
• As variações de modelo incluem (não exaustivo): C12B-01, -02, -03, -04, -06, -07, -08, -09, -10, -11
• Faixa de comprimento (exemplos): 13.5 mm, 17,5 mm
• Tensão aplicada (exemplos): 4.5 V, 7,4 V, 12 V (varia de acordo com o submodelo)
• Resistência do terminal: exemplos variam de ~3,7 Ω até ~25,9 Ω dependendo do modelo
• Velocidades sem carga: exemplos variam de ~14.700 r/m até ~30.500 r/m
• Binário de arranque: exemplos de ~1.53 mN･m até ~7,14 mN･m
• Eficiência: exemplos de ~29,9 % até ~57,5 %
• Exemplos de potência de saída: ~0,93 W até ~5,70 W
• Opções personalizáveis: pino de ligação, terminal de ligação à terra; modelos selecionados suportam opcionalmente cabeças de engrenagem
