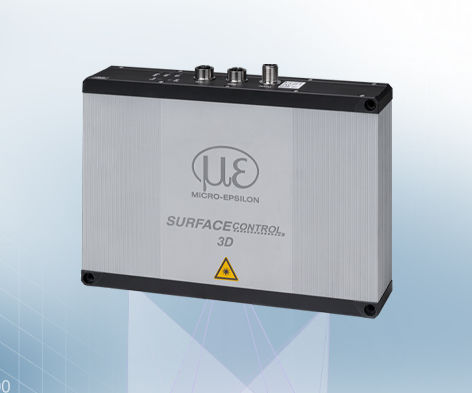

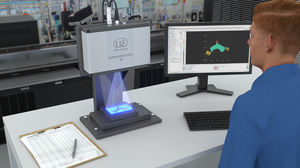

Profilômetro 3D surfaceCONTROL 3D 3560

para medição de planezade geometriapara medição de planeza de superfícies

Visão geral
O surfaceCONTROL 3D 3560 é uma plataforma de sensor 3D de captura instantânea totalmente integrada para inspeção em linha. Captura medições 3D de campo total com elevada densidade de dados e precisão, fornecendo tempos curtos de aquisição e avaliação e modos de saída flexíveis (SMART e 3D DATA).

Principais características

• Alta precisão: repetibilidade no eixo Z até 0,25 µm
• Aquisição 3D rápida desde 0,2 s para ciclos de produção reduzidos
• Alta densidade de dados: mais de 10 milhões de pontos 3D por medição
• Sistema tudo‑em‑um SMART: sensor, avaliação no sensor e software em um único dispositivo
• Saída direta de valores de medição para automação em linha
• Interfaces industriais para integração direta em máquinas

Modos SMART e 3D DATA
Modo SMART: a avaliação integrada é executada diretamente no controlador do sensor. Programas de medição criados no 3DInspect são armazenados no sensor e executados sem unidade de avaliação externa, permitindo decisões OK/NOK e saídas numéricas diretas para o processo de produção.

Modo 3D DATA: o sensor fornece nuvens de pontos 3D completas e calibradas para processamento em alta resolução em software cliente via Gigabit Ethernet e o 3D SDK da Micro‑Epsilon.

Barramento de campo / Integração
O sensor suporta barramentos de campo industriais e interfaces de automação para integração direta em máquinas: PROFINET, EtherCAT e EtherNet/IP. Valores de medição e avaliações podem ser transmitidos diretamente aos controladores da máquina para automação em linha.

Campos de medição (modelos / intervalos típicos)
SC3560-30-IE — z máx. 130 ±6 mm; xy máx. 30,5 mm × 19,0 mm
SC3560-80-IE — z máx. 130 ±20 mm; xy máx. 77,5 mm × 52 mm
SC3560-120-IE — z máx. 206 ±35 mm; xy máx. 123,5 mm × 80 mm
SC3560-240-IE — z máx. 440 ±100 mm; xy máx. 245 mm × 170 mm

Aplicações / Exemplos

• Medição de planaridade em toda a superfície (ex.: conectores de carregamento)
• Detecção de mínimas diferenças de altura em PCBs e geometrias finas
• Detecção de defeitos em componentes de carroçaria automotiva
• Controlo de qualidade em linha e inspeções assistidas por robô

Características / especificações técnicas

• Repetibilidade Z: até 0,25 µm
• Resolução lateral: até aprox. 8 µm (dependendo do modelo)
• Tempo de aquisição: a partir de aprox. 0,2 s (segundo modo e campo)
• Densidade de dados: >10 milhões de pontos 3D por medição
• Modos de operação: SMART (avaliação no sensor) e 3D DATA (nuvem de pontos calibrada)
• Software integrado: programas via 3DInspect; execução no controlador do sensor
• Interfaces: PROFINET, EtherCAT, EtherNet/IP, Gigabit Ethernet
• SDK: Micro‑Epsilon 3D Sensor SDK para integração
• Modelos disponíveis: SC3560-30-IE, SC3560-80-IE, SC3560-120-IE, SC3560-240-IE
