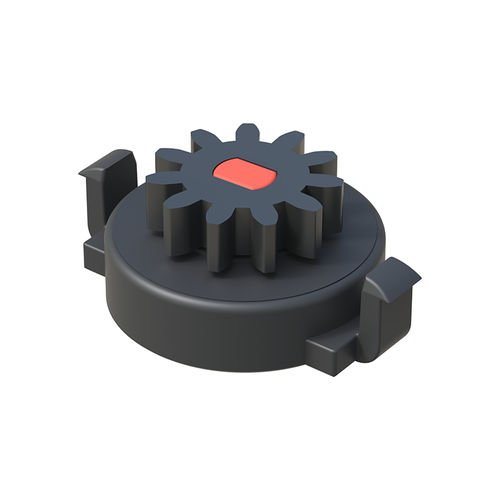

ロータリー緩衝器 TBB

流体家具用自動車用

概要
TBBシリーズのロータリーダンパーは、複数のトルク仕様に対応した回転減衰を提供します。主にドアやパネルの開口ストロークの制御に使用され、タイミング装置や放射状の運動機構でも使用可能です。バリエーションは歯数、ピッチ直径、パネル厚さで異なります。

ドキュメントと適合性

• 図面（PDF）：利用可能（2D）
• UL94：指定なし
• IP等級：指定なし
• RoHS：準拠
• 単位：ミリメートル
• ビデオ：MP4デモあり

参照および表
参照 | 歯数 (Z) | ピッチ直径 Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | パネル厚 c (mm)
50002000013 | 10 | 8,00 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000079 | 10 | 8,00 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000014 | 11 | 6,60 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000080 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000002 | 11 | 8,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000078 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000015 | 11 | 8,80 | 4,50 | 14,95 | 20,80 | 9,50 | 2,50
50002000081 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 9,20 | 2,10
50002000016 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 20,80 | 10,00 | 2,50
50002000082 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 9,70 | 2,10
50002000017 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000083 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000018 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,00 | 2,50
50002000084 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,70 | 2,10
50002000019 | 13 | 10,40 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000085 | 13 | 10,40 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
50002000020 | 14 | 7,00 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000086 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000021 | 16 | 12,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000087 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000022 | 16 | 12,80 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000088 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10

特性 / 技術仕様

• 製品群: モーションコントロールダンパー
• モデル / 商用名: TBB
• タイプ: ロータリーダンパー、パネル取付
• 用途: ドア/パネル開口制御、タイミング装置、放射状運動機構
• バリエーション: 上記表の歯数・直径などの組合せ
• RoHS: 準拠
• UL94: 指定なし
• IP等級: 指定なし
• 単位: ミリメートル
• 図面: 2D PDFあり
• ビデオ: デモ（MP4）あり
• ブランド: ISC Plastic Parts
