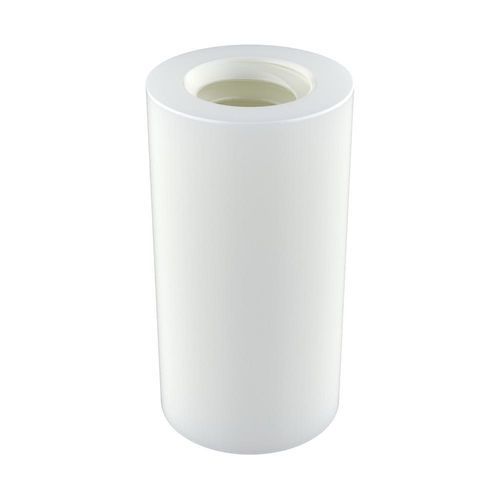

PCBコロネット MECM

ねじ式メス自動車産業用

説明
MECM メスネジ付円筒スペーサーは、基板やパネル、部品の固定・間隔保持・位置決めのために設計されており、組立要素間の所定の距離を維持します。円筒形ボディは外形が均一で、さまざまな取付構成への組込みを容易にします。

材料と特性
PA66（ポリアミド66）製で、機械的強度、靭性、軽量性を兼ね備え、電子機器の組立に適した電気絶縁特性を有します。

用途

• 基板とシャーシ、パネルまたは金属構造物との間隔を確保し、電気的接触を防ぐためのPCB取付に特に適しています。
• 電子機器、配電盤、キャビネット等で使用されます。
• 部品間の重量低減、耐食性確保、電気絶縁が必要な場合にも適用可能です。

規格と適合

• 難燃性等級: UL94 V2
• RoHS: 適合（明記）
• IP等級: 明記なし / 定格なし

入手可能な型番（表）
Reference | Metric thread | L | A
00100202025 | M3 | 6,35 | 6,35
00100202026 | M3 | 7,94 | 6,35
00100202027 | M3 | 9,53 | 6,35
00100202028 | M3 | 12,70 | 6,35
00100202029 | M3 | 15,88 | 6,35
00100202030 | M3 | 19,05 | 6,35
00100202031 | M3 | 22,22 | 6,35
00100202032 | M3 | 25,40 | 6,35
00100202033 | M3,5 | 6,35 | 6,35
00100202034 | M3,5 | 7,94 | 6,35
00100202035 | M3,5 | 9,53 | 6,35
00100202036 | M3,5 | 12,70 | 6,35
00100202037 | M3,5 | 14,29 | 6,35
00100202038 | M3,5 | 15,88 | 6,35
00100202039 | M3,5 | 19,05 | 6,35
00100202040 | M3,5 | 22,22 | 6,35
00100202041 | M3,5 | 23,81 | 6,35
00100202042 | M3,5 | 25,40 | 6,35
00100202043 | M3,5 | 38,10 | 6,35
00100202044 | M4 | 6,35 | 6,35
00100202051 | M4 | 6,35 | 7,95
00100202045 | M4 | 9,53 | 6,35
00100202052 | M4 | 9,53 | 7,95
00100202046 | M4 | 12,70 | 6,35
00100202053 | M4 | 12,70 | 7,95
00100202047 | M4 | 15,88 | 6,35
00100202054 | M4 | 15,88 | 7,95
00100202048 | M4 | 19,05 | 6,35
00100202055 | M4 | 19,05 | 7,95
00100202049 | M4 | 22,22 | 6,35
00100202056 | M4 | 22,22 | 7,95
00100202050 | M4 | 25,40 | 6,35
00100202057 | M4 | 25,40 | 7,95
00100202058 | M5 | 6,35 | 9,53
00100202065 | M5 | 6,35 | 12,70
00100202059 | M5 | 9,53 | 9,53
00100202066 | M5 | 9,53 | 12,70
00100202060 | M5 | 12,70 | 9,53
00100202067 | M5 | 12,70 | 12,70
00100202061 | M5 | 15,88 | 9,53
00100202068 | M5 | 15,88 | 12,70
00100202062 | M5 | 19,05 | 9,53
00100202069 | M5 | 19,05 | 12,70
00100202063 | M5 | 22,22 | 9,53
00100202070 | M5 | 22,22 | 12,70
00100202064 | M5 | 25,40 | 9,53
00100202071 | M5 | 25,40 | 12,70

追加資料
製品ページから2D図面と製品デモ動画をダウンロードできます。

技術仕様

• 型番: MECM
• 材料: PA66（ポリアミド66）
• 難燃性: UL94 V2
• RoHS: 適合と明記
• IP等級: 明記なし
• 寸法単位: ミリメートル
• 代表的用途: PCB取付、電子機器、配電盤、キャビネット
• 外形: 円筒形、均一
