回転式ドアダンパー TBH

自動車用

説明
TBHシリーズの回転ダンパーは複数のトルク仕様で提供され、通常はドアやパネルの開閉ストロークの制御に使用されます。タイミング機構や、制御された回転運動を必要とする他の機構にも適用されます。ダンパーを組み込むことで動作を制御でき、アセンブリの仕上がり感を向上させる場合があります。

適合性・規格
UL94: いいえ
IP: いいえ
RoHS: はい

寸法
寸法の単位: ミリメートル (mm)

図面
図面PDF: 利用可能（2D図面）

メディア

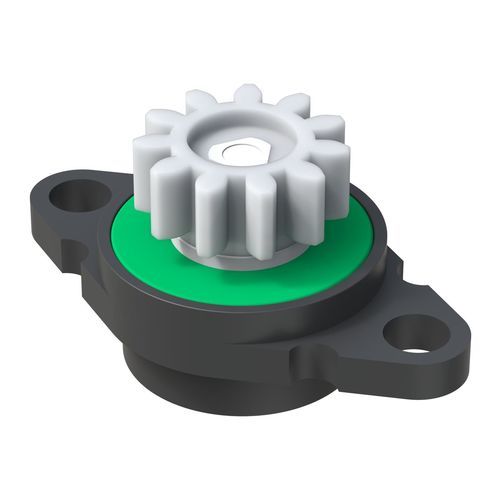

画像: 製品レンダリングおよび技術図面画像あり
ビデオ: 製品ビデオあり

表 - 製品参照
参照 | 歯数 (Z) | ピッチ円直径 Dp | h | D | A | H | c | 詳細
50002000200 | 11 | 13.75 | 6.00 | 22.00 | 40.00 | 19.00 | 5.00 | 情報あり

仕様 / 技術仕様

• 型番: TBH
• 参照: 50002000200
• 歯数 (Z): 11
• ピッチ円直径 (Dp): 13.75 mm
• h: 6.00 mm
• D: 22.00 mm
• A: 40.00 mm
• H: 19.00 mm
• c: 5.00 mm
• 単位: ミリメートル
• RoHS: 適合
• UL94: 指定なし / 該当なし
• IP: 指定なし
• メディア: メインレンダ画像、技術図面画像、製品ビデオあり
