ねじ式ノブ MTV

ギザギザ付き円形ポリアセタール（POM）

製品概要

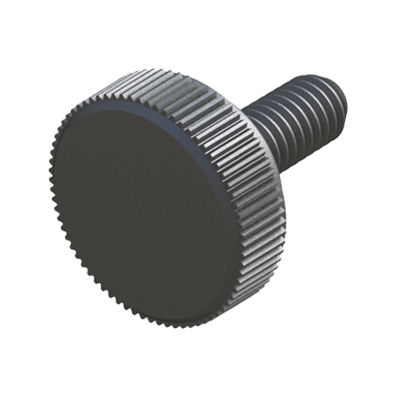

MTV ローレットノブ（ねじ付）は、POM（ポリアセタール）製の本体と亜鉛めっき鋼製のねじ（スレッド）で構成されています。産業機器の手動締付けや微調整用に設計され、複数のメートルねじサイズと長さで提供されます。

材料の詳細

• 本体：POM（ポリアセタール）
• ねじ：亜鉛めっき鋼

材料特性
POMは優れた機械的強度、適切な熱安定性および産業用途に適した化学抵抗性を備えています。亜鉛めっき鋼ねじは機械的強度と基本的な耐食性を提供します。

使用可能な色

• グレー RAL 7038
• ブラック RAL 7021
• レッド RAL 3001

適合性 / 追加情報
図面PDF：利用可能（製品ページ参照）
UL94：記載なし
IP：記載なし
RoHS：適合
寸法単位：ミリメートル
ビデオ：製品動画あり

バリエーション / 寸法表
リファレンス | メートルねじ | L | A | C | B | D
02900100001 | M3 | 8.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100002 | M3 | 10.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100003 | M3 | 12.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100004 | M4 | 10.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100005 | M4 | 12.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100006 | M4 | 14.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100007 | M5 | 12.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100008 | M5 | 14.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100009 | M5 | 16.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100010 | M6 | 14.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100011 | M6 | 16.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100012 | M6 | 20.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100013 | M6 | 14.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100014 | M6 | 16.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100015 | M6 | 20.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100016 | M8 | 16.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100017 | M8 | 20.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100018 | M8 | 25.00 | 25.60 | 16.30 | 10.40 | 3.40

仕様 / 技術情報

• 型番：MTV
• 本体材質：POM（ポリアセタール）
• ねじ材質：亜鉛めっき鋼
• 色：グレー RAL 7038、ブラック RAL 7021、レッド RAL 3001
• 適合：RoHS
• 寸法単位：ミリメートル
• 対応ねじ：M3, M4, M5, M6, M8
• 参照コードと寸法は表を参照
