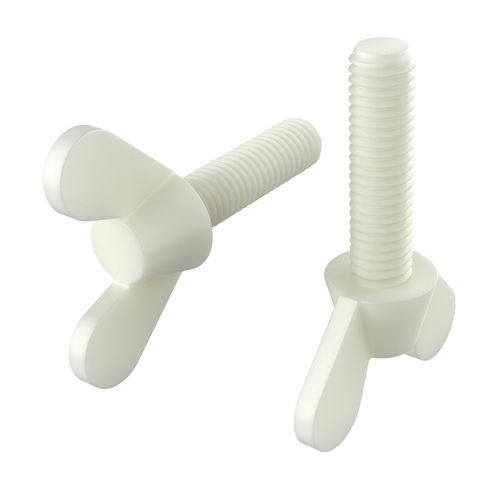

ポリアミド製ローレットねじ MTOP

ナイロン製熱可塑性樹脂製耐薬品性

説明
PA66およびPA66GF30製のねじで、高い機械的強度、適切な熱安定性、化学的耐性を備えた技術用熱可塑性材料です。金属製のサムスクリューに代わる軽量で絶縁性のある選択肢として、幅広い産業用途に適しています。

主な特性

• 熱的：PA66：連続使用100 °Cまで；PA66GF30：連続使用120 °Cまで
• 機械的：高強度；ガラス繊維強化（PA66GF30）により剛性向上；良好な寸法安定性
• 化学的：油類、グリース、炭化水素および一般的な溶剤に対して耐性あり

金属ねじに対する利点

• 締結性能を損なわずに軽量化可能
• 腐食に強く、過酷な環境でも使用可能
• 電気的・熱的に絶縁；非磁性・非導電
• スパークが発生しないため、敏感な組立にも使用可能
• 振動を吸収し騒音を低減
• 過酷な条件でのメンテナンス負荷を軽減

用途
電気・電子機器、車載部品、建築や空調機器、一般工業用途など、絶縁性、耐腐食性、軽量化が必要な場面に適しています。

追加情報
図面：PDF（2D図面）利用可能。UL94：V2。IP：指定なし。RoHS：適合。寸法単位：ミリメートル。RAL色および着色対応可能。製品動画あり。

型番一覧（表）
Reference | Metric Thread (M) | L | D | H | B | A | Similar DIN
03100302100 | M8 | 5,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302101 | M8 | 6,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302102 | M8 | 7,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302103 | M8 | 8,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302104 | M8 | 9,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302105 | M8 | 10,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302106 | M8 | 11,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302107 | M8 | 12,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302108 | M8 | 15,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302109 | M8 | 16,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302110 | M8 | 17,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302111 | M8 | 18,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302112 | M8 | 20,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302113 | M8 | 23,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302114 | M8 | 25,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302115 | M8 | 26,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302116 | M8 | 30,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302117 | M8 | 35,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302118 | M8 | 40,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302119 | M8 | 45,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302120 | M8 | 50,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302121 | M8 | 60,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302122 | M8 | 65,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302123 | M8 | 70,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302124 | M8 | 80,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302125 | M10 | 40,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316

仕様 / 技術情報

• 型番：MTOP
• 製造者：ISC Plastic Parts
• 材料：PA66、PA66GF30（ガラス繊維強化オプション）
• 連続使用温度：PA66 最大100 °C；PA66GF30 最大120 °C
• 化学的耐性：油類、グリース、炭化水素、一般溶剤に耐性
• 機械特性：高強度；ガラス繊維強化で剛性向上
• 難燃性：UL94 V2
• RoHS：適合
• IP：未指定
• 寸法単位：ミリメートル
• ねじ・長さ：参照表参照（複数のM8長さ、M10参照あり）
• 類似規格：DIN 316
• 色オプション：RAL色、着色可能
• 絶縁特性：電気・熱の絶縁性；非磁性；非導電；スパークなし
