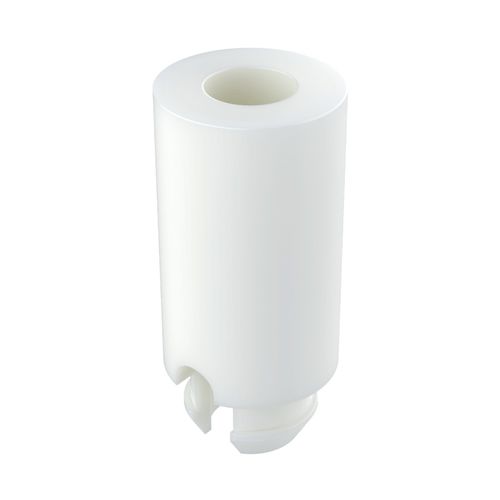

PCBコロネット MSEC

積み重ね式自動車産業用

製品概要
MSECファミリーは、自己保持型のスナップロック絶縁基板支持具で、タイプ1（貫通）およびタイプ2（沈み穴付き貫通）を用意し、基板の迅速な押し込み固定と所定の間隔確保を目的に設計されています。

機能
複数のPCBを同軸上に順次積層組立てすることが可能で、ベースパネルから上段基板への段階的な取付けを実現します。安定した保持、定義された基板間隔、および部品とシャーシ間の信頼できる電気的絶縁を提供します。

材料と規格

• 材料: PA66（ポリアミド66）
• 難燃性: UL94 V-2（一部バリアントは UL94 V-0）
• 色: ナチュラル、レッド（モデルにより異なる）
• タイプ: タイプ1（貫通）、タイプ2（沈み穴付き貫通）

利用可能な型番（要約）
標準の複数型番は、直径および長さが3.20 mmから25.40 mmまで、パネル厚1.57 mm、穴径は約4.70–4.75 mmの範囲をカバーします。型番の完全表および寸法図は図面PDFに記載されています。

その他の資料と適合性

• 2D図面PDFあり
• UL94分類記載。一部はV0
• RoHS準拠
• IP等級: 指定なし
• 寸法単位: ミリメートル
• デモ動画あり

技術仕様

• ファミリー / 型番: MSEC
• 機能: 基板の迅速な固定と間隔確保のためのスナップロック絶縁基板支持具
• 組立方式: 順次積層組立てが可能なプッシュイン式スナップシステム
• 保持: 安定した機械的保持と定義された間隔
• 電気的絶縁: 部品とシャーシ間の絶縁を確保
• 材料: PA66
• 難燃等級: UL94 V-2 / UL94 V-0（型番により異なる）
• 色: ナチュラル、レッド
• タイプ: タイプ1（貫通）、タイプ2（沈み穴付き貫通）
• ねじ互換性: 通常 M3、一部 M3.5 または M4
• 単位: ミリメートル
• 適合: RoHS
