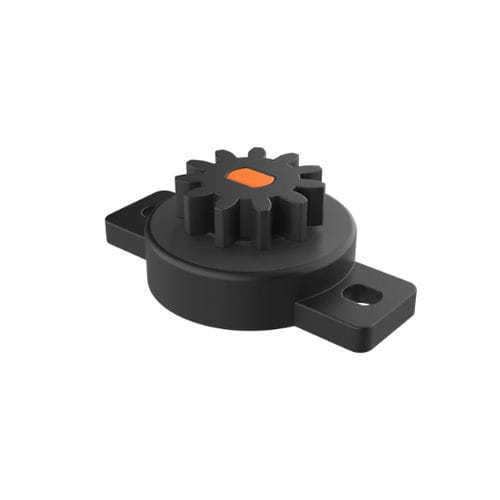

ロータリー緩衝器 TBA

流体自動車産業用プラスチック製

製品説明
ISC Plastic Partsのロータリーダンパー TBAは、扉、ふた、パネルの開閉における減速制御を提供します。放射状の動作やタイミング用途に適しています。トルクは流体の粘度と内部ベーンの形状で決まり、各ユニットはトルク値について100%検査されています。

用途

• 家具部品（ドリンクホルダー、中央アームレスト、グローブボックス、ハンドル、便座、引き出し）
• 家庭用機器（洗濯機、冷蔵庫扉、ゴミ箱）
• 電子機器、医療機器、航空宇宙分野の小型部品用途

作動条件

• 温度範囲：-40º〜+90º
• 耐用寿命：常温で200 rpm、100,000サイクル（1サイクル = 0º → 360º → 0º）

規格 / 認証 / 注意事項
UL94：指定なし
IP：指定なし
RoHS：適合
寸法単位：ミリメートル
図面PDF：利用可能（ソースページに図面リンクあり）
動画：利用可能（製品動画がページに掲載）

参照表（寸法とデータ）
ヘッダー: Reference | No. Teeth (Z) | Pitch diameter Dp | h | D | A | H | c
50002000057 | 10 | 8,00 | 3,70 | 14,80 | 24,00 | 8,70 | 3,10
50002000003 | 10 | 8,00 | 3,70 | 15,15 | 24,00 | 8,70 | 2,10
50002000046 | 10 | 8,00 | 3,70 | 14,95 | 24,00 | 7,50 | 2,10
50002000058 | 11 | 6,60 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000004 | 11 | 6,60 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000047 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000056 | 11 | 8,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000001 | 11 | 8,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000045 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000059 | 11 | 8,80 | 4,50 | 14,80 | 24,00 | 9,50 | 3,10
50002000005 | 11 | 8,80 | 4,50 | 15,15 | 24,00 | 9,50 | 2,10
50002000048 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 8,30 | 2,10
50002000060 | 11 | 8,80 | 5,00 (3+2) | 14,80 | 24,00 | 10,00 | 3,10
50002000006 | 11 | 8,80 | 5,00 (3+2) | 15,15 | 24,00 | 10,00 | 2,10
50002000049 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 8,80 | 2,10
50002000061 | 12 | 9,60 | 3,50 | 14,80 | 24,00 | 8,50 | 3,10
50002000062 | 13 | 10,40 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000050 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,30 | 2,10
50002000051 | 13 | 10,40 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000007 | 12 | 9,60 | 3,50 | 15,15 | 24,00 | 8,50 | 2,10
50002000008 | 13 | 10,40 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000063 | 13 | 10,40 | 5,70 | 14,80 | 24,00 | 10,70 | 3,10
50002000009 | 13 | 10,40 | 5,70 | 15,15 | 24,00 | 10,70 | 2,10
50002000052 | 13 | 10,40 | 5,70 | 14,95 | 24,00 | 9,50 | 2,10
50002000064 | 14 | 7,00 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000010 | 14 | 7,00 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000053 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000065 | 16 | 12,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000011 | 16 | 12,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000054 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000066 | 16 | 12,80 | 5,00 | 14,80 | 24,00 | 10,00 | 3,10
50002000012 | 16 | 12,80 | 5,00 | 15,15 | 24,00 | 10,00 | 2,10
50002000055 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 8,80 | 2,10

特長 / 技術仕様

• 型式：TBA
• ブランド：ISC Plastic Parts
• 機能：扉／パネルの減速制御およびタイミング用途向けロータリーダンパー
• トルクは流体の粘度とベーン構造で決まり、全ユニットを100%トルク検査
• 温度範囲：-40º〜+90º
• 耐用寿命：200 rpmで100,000サイクル（0º → 360º → 0º）
• 寸法および複数の型番あり（上の参照表を参照）；寸法単位はミリメートル
• RoHS：適合；UL94およびIP：指定なし
• 製品媒体：図面PDFあり、製品動画あり
