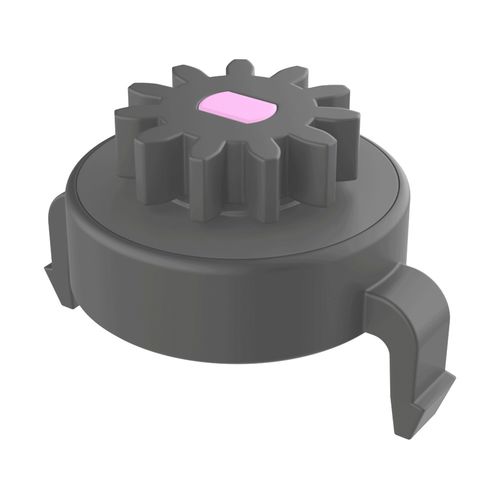

ロータリー緩衝器 TBC

油圧式パネル用自動車産業用

説明
ISC Plastic Partsのロータリーダンパーは幅広いトルクレンジで提供され、主に扉やパネルの開放ストロークを制御するために使用されます。タイミングデバイスやその他の放射状運動の用途にも使われ、回転を制御する必要がある機構で採用されます。

表 - 製品バリエーション
Reference ; No. Teeth (Z) ; Pitch diameter Dp ; h ; D ; A ; H ; Panel thickness c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00

注記
寸法単位：ミリメートル
RoHS：適合
ビデオ：本製品の映像あり
図面PDF：ページにダウンロードリンク表示（ソース内に直接のPDF URLはありません）

特長 / 技術仕様

• 製品種別：ロータリーダンパー
• メーカー / ブランド：ISC Plastic Parts
• 利用可能なリファレンス（例）：上表参照（歯数、ピッチ径、高さが異なる複数のバリアント）
• 歯数 (Z)：リファレンスにより10〜16
• ピッチ径 (Dp)：表に示された値（例：6,60 ; 8,00 ; 8,80 ; 9,60 ; 10,40 ; 12,80）
• パネル厚さ (c)：2,00 mm（表に記載の全バリアント共通）
• UL94：未記載
• IP等級：未記載
