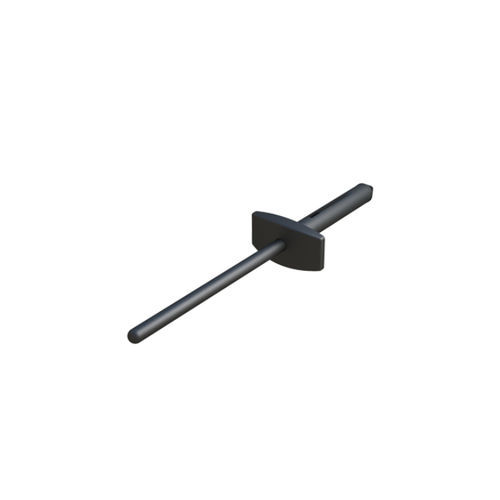

閉止リベット MRI

フラットヘッドナイロン製ブレークマンドレル

製品説明
このブラインドリベットは、プラスチック同士、プラスチックと金属、プラスチックとガラス繊維製品の固定に使用される精密リベットです。本リベットは導電性がなく、腐食性もありません。ボディは衝撃改良ナイロン(PA66)、ピンはアセタール(POM)で成形されています。三脚状の設計により、パネルを確実に固定し抜けを防ぎます。リベットは組立のいずれの側からも標準的なリベット工具で挿入できます。ピンをボディ越しに引くとパネルが引き寄せられ、設定後にピンは折れて、ヘッドも仕上がりの良い外観になります。

認証と適合性

• UL94: V2
• RoHS: 適合
• IP: 指定なし

寸法
ミリメートル

バリアント（表）
品番 | 穴径 | 板厚 | C | H | L | D / D1 | d | A | 詳細
50001000120 | 4,00 | 6,00 to 10,00 | 2,55 | 26,30 | 65,20 | 15,65 / 8,30 | 2,30 | 3,80 |
50001000121 | 4,20 | 1,50 to 4,50 | 2,70 | 18,80 | 47,80 | 15,20 / 7,70 | 2,40 | 4,00 |

マルチメディア

• 2D図面：利用可能（PDF）
• ビデオ：利用可能

特性 / 技術仕様

• ボディ材質：衝撃改良ナイロン (PA66)
• ピン材質：アセタール (POM)
• 電気特性：非導電性
• 耐腐食性：非腐食性
• 設計：パネルを固定し引き抜きを防ぐ三脚形状
• 取り付け：標準的なリベット工具でいずれの側からも挿入可能；ピンを引くと折れて固定される
• 規格 / 適合：UL94 V2；RoHS適合
• 寸法はミリメートルで表示
• 利用可能な品番：50001000120、50001000121
