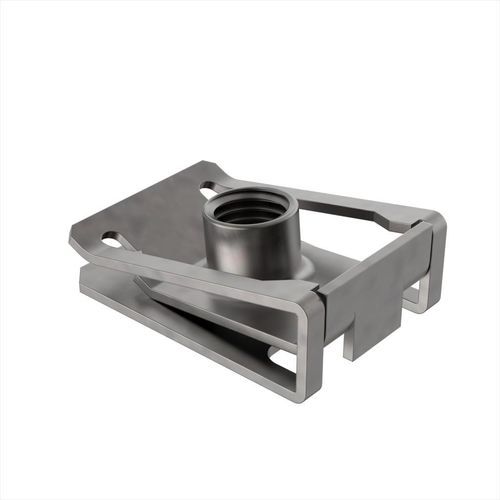

自動車用ナット クリップ NMT

スチール製固定用クロージング

製品説明
NMTのパネルエッジナットは、パネルの端に差し込むねじ切りクリップとして機能し、ねじ挿入時に固定されます。リベットナットや溶接ナットと比較してパネル固定作業を簡素化し、特殊工具なしで取付け・取外しが可能です。

材料と用途
鋼製のNMTエッジナットは、機械、家電、電気機器など幅広い産業用途に適しています。複数のねじサイズ、取り付け向き、板厚に対応します。単位：ミリメートル。RoHS：準拠。UL94：評価なし。IP：評価なし。

特徴

• ねじ切りクリップ設計でパネル固定を迅速化
• パネル端に被せ、ねじ挿入時にロック
• 特殊工具不要；簡単に取り外し可能
• 鋼製
• 複数のねじサイズ、取り付け向き、板厚で提供

参照表
参照 | 適合ねじ | 穴径 | 板厚 | L | D | B
02800100005 | M5 | 6 | 0.50〜4.00 mm | 6.80 | 15.20 | 12.00
02800100006 | M6 | 7 | 0.50〜4.00 mm | 11.50 | 24.10 | 16.00
02800100007 | M6 | 8.5 / 8.7 | 0.50〜4.00 mm | 10.80〜11.00 | 24.30 | 15.70
02800100008 | M8 | 9 | 0.80〜4.00 mm | 13.00 | 28.00 | 18.00
02800100009 | M10 | 15.5 | 1.50〜5.50 mm | 19.00 | 34.50 | 23.85

技術仕様

• 材質：鋼
• 適合：RoHS
• 測定単位：ミリメートル
• 参照と寸法は上記参照表を参照
• 用途：機械、家電、電気機器および一般的な産業用組立
