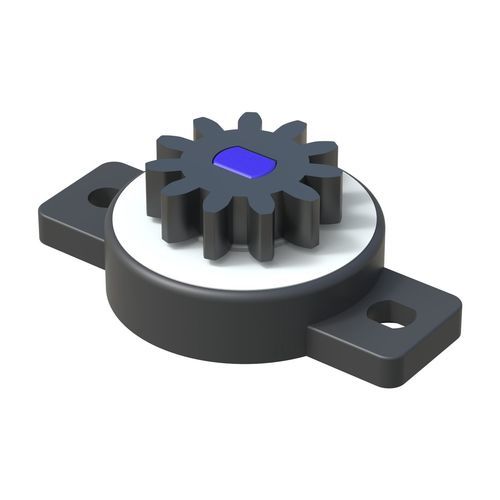

ロータリー緩衝器 TBE

油圧式自動車産業用一方通行

製品説明
片方向回転ダンパー TBE は、開閉用途における回転運動の制御および減速用に設計されています。異なるストローク特性や設置条件に対応するため、複数の歯数バリエーションを用意しています。主にドア、ハッチ、パネルの開口ストローク制御に使用され、タイミング機構や放射状運動用途にも適用されます。

用途

• ドア、パネル、カバーの制御開閉
• タイミングおよび戻り機構
• 定義された回転減衰を必要とする組み込み用途

認証・適合

• RoHS：Yes
• UL94：指定なし / データなし
• 防塵防水（IP）：指定なし / データなし

寸法
寸法単位：ミリメートル

メディア

• 技術図面：図面PDF（2D図面）あり
• ビデオ：製品動画あり
• 画像：レンダリングおよび図面画像あり

バリエーション（表）
Reference | No. Teeth (Z) | Pitch diameter Dp (mm) | h / H (mm) | D (mm) | A (mm) | c (mm)
50002000101 | 10 | 8.00 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000102 | 11 | 6.60 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000100 | 11 | 8.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000103 | 11 | 8.80 | 4.50 / 9.50 | 15.20 | 24.00 | 2.10
50002000104 | 11 | 8.80 | 5.00 (3+2) / 10.00 | 15.20 | 24.00 | 2.10
50002000106 | 12 | 9.60 | 3.50 / 8.00 | 15.20 | 24.00 | 2.10
50002000105 | 12 | 9.60 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000107 | 13 | 10.40 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10
50002000108 | 14 | 7.00 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000109 | 16 | 12.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000110 | 16 | 12.80 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10

技術仕様

• 型番：TBE
• ブランド：ISC Plastic Parts
• RoHS 対応：Yes
• UL94：指定なし
• IP 等級：指定なし
• 測定単位：ミリメートル
• 利用可能なメディア：2D 図面（PDF）、製品動画、レンダ・図面画像
• 掲載バリアント数：11（上表に参照番号を記載）
