PCBコロネット MSCIA

積み重ね式自動車産業用

製品説明

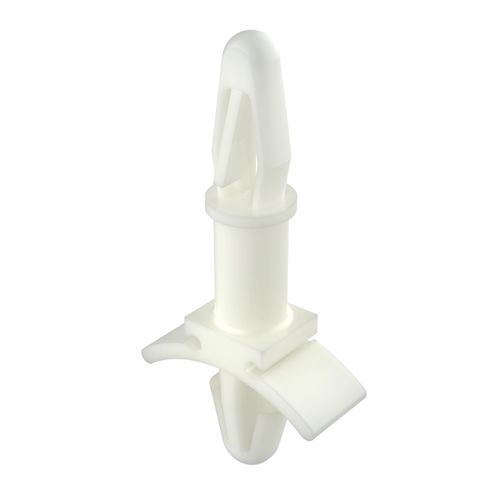

ネジを使用せずに下部シャーシと上部プリント基板を接合するためのはめ込み式PCBスペーサー。MSCIAスペーサーは、予め穴あけまたは打ち抜かれた孔において再利用可能な機械的接続を提供し、迅速な組立や複数段の基板積層を可能にします。

オプション

• ご要望により着色品を提供可能

認証 / 適合性
UL94: V2
RoHS: 対応
IP: 指定なし

寸法
寸法と測定単位：ミリメートル（mm）

マルチメディア
製品ビデオあり（ページにMP4）。

バリアント表（抜粋）
Reference | L | Hole size Anchor 1 | Panel thickness Anchor 1 | Hole size Anchor 2 | Panel thickness Anchor 2 | Type
00100901051 | 2,90 | 4,00 | 1,57 | 4,75 | 0,75 to 1,98 | 1
01301400800 | 3,20 | 3,18 | 1,57 | 3,18 | 0,79 to 1,98 | 1
00100900078 | 4,75 | 3,20 | 1,57 | 3,20 | 1,57 | 1
00100901052 | 4,75 | 4,00 | 1,57 | 4,75 | 0,75 to 1,98 | 1
01301400801 | 4,80 | 3,18 | 1,57 | 3,18 | 0,79 to 1,98 | 1
01301400806 | 4,80 | 4,00 | 1,57 | 4,75 | 0,20 to 1,40 | 1
01301400802 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 to 1,98 | 1
01301400803 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 to 1,98 | 2
01301400807 | 4,80 | 4,00 | 1,57 | 4,75 | 1,98 to 3,56 | 1
01301400805 | 4,80 | 4,00 | 2,36 | 4,75 | 0,79 to 1,98 | 1
01301400804 | 4,80 | 4,00 | 2,36 | 4,75 | 1,98 to 3,56 | 1
00100900052 | 5,50 | 4,00 | 1,57 | 4,75 | 0,75 to 1,98 | 2

技術仕様 / 仕様書

• 製品ファミリー / 型番：MSCIA
• 機能：ネジを使わずに下部シャーシと上部基板を接合するはめ込み式スペーサー
• 材料 / 難燃性：UL94 = V2（表記どおり）
• RoHS：適合
• IP等級：指定なし
• 単位：寸法はミリメートルで表示
• 提供オプション：ご要望により着色可能
• マルチメディア：製品ビデオあり（ページにMP4）
• バリアント：L、アンカー穴径、パネル厚レンジが異なる複数の型番あり（上記は抜粋）
