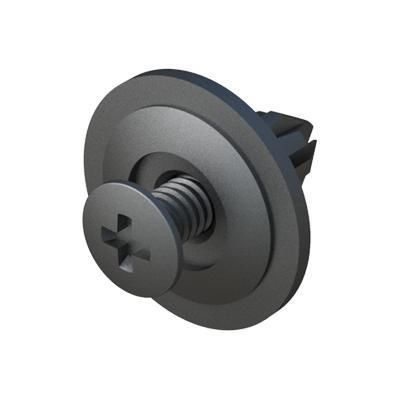

皿頭リベット MRTMH

ポリアミド製解体可能反復

製品説明
この二つ部品構成の再利用可能なフィリップスねじリベット MRTMH は、より大きな部品や小さなアセンブリを対応するパネルに固定するために設計されています。ねじをリベット本体に押し込むまたは打ち込むと、爪が拡張して安全で絶縁された接続が形成されます。フィリップスねじはドライバーで取り外せるため再利用が可能です。

特長

• 二部品構成の再利用設計（本体 + フィリップスねじ/ピン）
• 大きな部品や小さなアセンブリのパネル固定に適合
• 取り付けはねじを本体に押し込む/打ち込む方式；ドライバーで取り外して再利用可能
• 着色（染色）オプションあり
• 寸法はミリメートル表示

適合 / 認証

• UL94: V2
• RoHS: 適合
• IP: 指定なし / 等級なし

品番と寸法（表）
品番 | 穴径 | パネル厚さ | L | H | D | C | d | A
00100300269 | 6,35 | 3,56 | 11,51 | 3,32 | 17,86 | 2,38 | 5,97 | 7,94
00100300268 | 6,35 | 3,96 | 10,72 | 2,60 | 15,08 | 2,38 | 5,84 | 8,99
01300100286 | 6,40 | 3,20〜4,40 | 12,70 | 3,00 | 14,90 | 2,00 | 6,30 | 9,90
00100300270 | 7,14 | 2,36 | 11,11 | 1,86 | 14,10 | 1,65 | 6,86 | 9,90
01300100287 | 9,00 x 9,00 | 6,70 | 15,00 | 3,20 | 17,00 x 17,00 | 3,20 | 8,80 | 11,80

関連情報

• ファミリー：MRTMH
• 材料（一部品番）：ポリアミド（UL94 V2）、一部にPOM（UL94 HB）
• 取り付けメモ：本体をパネル穴に挿入し、ピンの頭部をハンマーやインパクト工具で打ち込む；ドライバーでの取り外しにより再利用可能
• 品番ごとの2D図面（PDF）およびデモ動画あり

技術仕様

• ファミリー / 型番：MRTMH
• タイプ：二つ部品構成の再利用可能フィリップスねじリベット
• 機能：部品や小アセンブリのパネル固定；絶縁接続
• 取り外し：フィリップスドライバーで取り外し可能（再利用可）
• 仕上げ：着色オプションあり
• 単位：ミリメートル
• UL94 等級：V2
• RoHS：適合
• IP 等級：未指定
• 参照品番と寸法データ：上記表参照
