自動車用クリップ MKHI
固定用カラーコード式

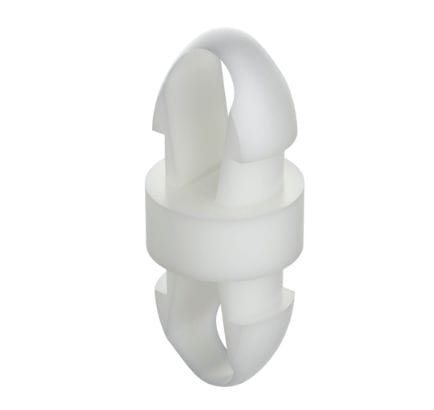

自動車用クリップ - MKHI - ISC PLASTIC PARTS - 固定用 / カラーコード式
自動車用クリップ - MKHI - ISC PLASTIC PARTS - 固定用 / カラーコード式
自動車用クリップ - MKHI - ISC PLASTIC PARTS - 固定用 / カラーコード式 - 画像 - 2
自動車用クリップ - MKHI - ISC PLASTIC PARTS - 固定用 / カラーコード式 - 画像 - 3
お気に入りに追加する
商品比較に追加する

特徴

商品応用
自動車用
機能
固定用
その他の特徴
カラーコード式

詳細

説明
ロッキング機能付きプリント基板サポート。金属シャーシへの基板取り付けや多段積みの際に、ネジ・ナット・ロックワッシャーを不要にします。独自のロッキングクリップが、予め穴あけまたはパンチ加工された穴（2,50 mm）に機械的に確実で再利用可能な接続を提供し、組立時間を短縮します。

オプション / 注意
  • 着色品の対応可能


認証 / 適合
  • UL94: V2 - V0
  • RoHS: 適合


寸法
寸法単位：ミリメートル

マルチメディア
製品のビデオあり（デモ / 参照）。

表 - 参照番号と寸法
Reference | L | Hole size | Panel thickness | D | A | H | Type
01301400200 | 2,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900122 | 2,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400218 | 2,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400201 | 3,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900123 | 3,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400219 | 3,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
00100900443 | 3,50 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400202 | 4,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900124 | 4,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400220 | 4,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400203 | 5,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900125 | 5,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400221 | 5,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400204 | 6,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900126 | 6,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400222 | 6,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400205 | 7,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400223 | 7,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400206 | 8,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900127 | 8,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400224 | 8,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400207 | 9,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400225 | 9,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400208 | 10,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900128 | 10,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400226 | 10,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400209 | 12,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900129 | 12,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400227 | 12,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400210 | 14,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900130 | 14,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400228 | 14,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400211 | 16,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900131 | 16,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400229 | 16,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400212 | 18,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900444 | 18,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400230 | 18,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400213 | 20,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900445 | 20,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400231 | 20,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400214 | 22,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900446 | 22,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400232 | 22,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400215 | 22,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400216 | 26,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400233 | 26,50 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400217 | 35,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
