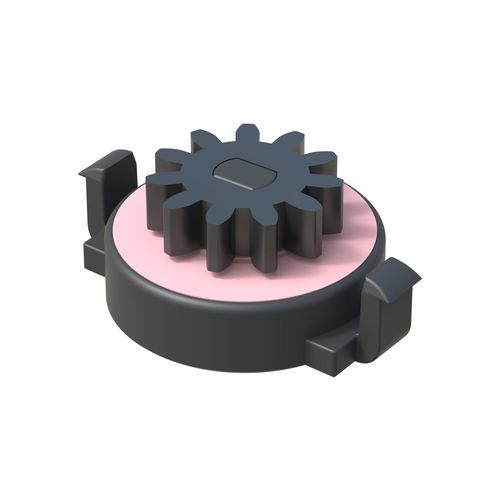

ロータリー緩衝器 TBG

油圧式自動車用一方通行

製品説明
TBG片方向ロータリーダンパーは、幅広いトルクレンジに対応しており、ドアやパネルの開口ストロークを制御するために設計されています。タイミング装置やその他の放射状動作用途にも使用され、制御された減速と滑らかな動作を提供します。

一般情報

• 図面（PDF）：利用可能
• UL94：該当なし / 分類は表示されていません
• IP：表示なし
• RoHS：適合
• 寸法単位：ミリメートル
• ビデオ：利用可能

表 - 参考番号
参照 | 歯数 (Z) | ピッチ円直径 Dp (mm) | h / H (mm) | D (mm) | A (mm) | パネル厚 c (mm)
50002000112 | 10 | 8.00 | 3.50 / 8.50 | 14.95 | 20.80 | 2.10
50002000113 | 11 | 6.60 | 3.00 / 8.00 | 14.95 | 20.80 | 2.10
50002000111 | 11 | 8.80 | 3.00 / 8.00 | 14.95 | 20.80 | 2.10
50002000114 | 11 | 8.80 | 4.50 / 9.50 | 14.95 | 20.80 | 2.10
50002000115 | 11 | 8.80 | 5.00 (3+2) / 10.00 | 14.95 | 20.80 | 2.10
50002000117 | 12 | 9.60 | 3.50 / 8.00 | 14.95 | 20.80 | 2.10
50002000116 | 12 | 9.60 | 3.50 / 8.50 | 14.95 | 20.80 | 2.10
50002000118 | 13 | 10.40 | 5.00 / 10.00 | 14.95 | 20.80 | 2.10
50002000119 | 14 | 7.00 | 3.00 / 8.00 | 14.95 | 20.80 | 2.10
50002000120 | 16 | 12.80 | 3.00 / 8.00 | 14.95 | 20.80 | 2.10
50002000121 | 16 | 12.80 | 5.00 / 10.00 | 14.95 | 20.80 | 2.10

技術的特性 / 仕様

• 型番 / 名称：TBG
• メーカー / ブランド：ISC Plastic Parts
• 用途：ドアやパネルの開口ストローク制御、タイミング装置、放射状動作用途
• トルク：複数の参照により幅広いトルクレンジで提供
• 規格 / 適合性：RoHS適合、UL94分類は表示されていません
• 寸法単位：ミリメートル
• 利用可能な製品参照（バリアント）：50002000111、50002000112、50002000113、50002000114、50002000115、50002000116、50002000117、50002000118、50002000119、50002000120、50002000121
• 製品デモ用ビデオあり
• 技術図面（PDF）あり
