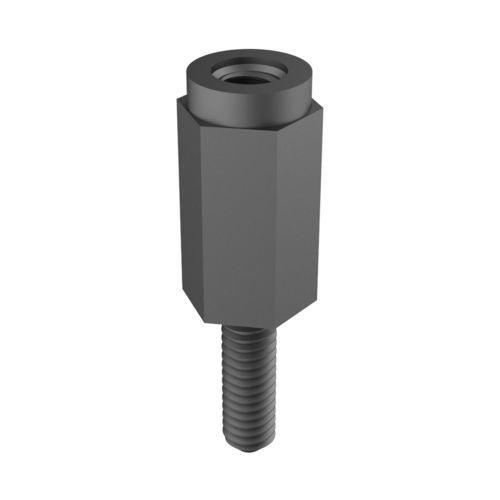

PCBコロネット MSCE

ねじ式オスメス

概要
当社のオス/メスねじ付き六角スペーサー MSCEは、基板、パネル、部品の固定、間隔確保、位置決めを目的に設計されており、組立要素間の所定の距離を維持します。六角形のボディは工具での作業を可能にし、迅速な組立と取り付け時の確実な締め付けを実現します。

素材と特性
PA66（ポリアミド66）製で、機械的強度、靭性、軽量性のバランスに優れ、電気絶縁特性も良好です。

用途
プラスチック製スペーサーは特にPCB取り付けに適しており、基板とシャーシ、パネル、金属構造との間に所定のクリアランスを保持して不要な電気接触を防ぎます。電子機器、配電盤、筐体などや、軽量化、耐食性、部品間の電気絶縁が求められる用途で使用されます。

規格・適合
· 難燃性評価：UL94 V2。
· RoHS：適合（ページに表示）。
· IP等級：指定なし。

追加情報
その他の寸法、材料、色は最小ロット数の条件でリクエストに応じて対応可能です。

バリアント表（寸法：ミリメートル）
型番 | ネジ | L2 | L1 | L | A
01300200100 | M2,5 | 3,00 | 8,00 | 5,00 | 5,00
01300200101 | M2,5 | 6,00 | 3,00 | 8,00 | 5,00
01300200102 | M2,5 | 6,00 | 8,00 | 8,00 | 5,00
01300200103 | M2,5 | 8,00 | 8,00 | 10,00 | 5,00
01300200104 | M3 | 3,00 | 8,00 | 5,00 | 5,50
01300200112 | M3 | 3,00 | 8,00 | 5,00 | 6,00
00100900305 | M3 | 4,00 | 4,76 | 6,00 | 6,35
01300200113 | M3 | 4,00 | 8,00 | 6,00 | 6,00
00100900307 | M3 | 4,76 | 4,76 | 10,00 | 6,35
00100900308 | M3 | 4,76 | 4,76 | 11,00 | 6,35
00100900309 | M3 | 4,76 | 4,76 | 12,00 | 6,00
00100900310 | M3 | 4,76 | 4,76 | 13,00 | 6,00
00100900311 | M3 | 4,76 | 4,76 | 14,00 | 6,35
01300200115 | M3 | 6,00 | 6,30 | 8,00 | 6,00
50090000100 | M3 | 6,00 | 6,76 | 8,00 | 5,50
01300200105 | M3 | 6,00 | 8,00 | 8,00 | 5,50
01300200114 | M3 | 6,00 | 8,00 | 8,00 | 6,00
01300200130 | M3 | 6,00 | 8,00 | 8,00 | 8,00
00100900312 | M3 | 4,76 | 4,76 | 16,00 | 6,00
00100900306 | M3 | 6,80 | 4,76 | 8,00 | 6,00
01300200106 | M3 | 8,00 | 8,00 | 10,00 | 5,50
01300200116 | M3 | 8,00 | 8,00 | 10,00 | 6,00
01300200131 | M3 | 8,00 | 8,00 | 10,00 | 8,00
01300200107 | M3 | 8,00 | 8,00 | 12,00 | 5,50
01300200108 | M3 | 8,00 | 8,00 | 15,00 | 5,50
01300200109 | M3 | 8,00 | 8,00 | 20,00 | 5,50
01300200132 | M3 | 8,00 | 8,00 | 20,00 | 8,00
01300200110 | M3 | 8,00 | 8,00 | 25,00 | 5,50
01300200111 | M3 | 8,00 | 8,00 | 35,00 | 5,50
01300200133 | M3 | 8,00 | 8,00 | 35,00 | 8,00
01300200135 | M4 | 3,00 | 8,00 | 5,00 | 8,00
01300200136 | M4 | 5,50 | 8,00 | 7,00 | 8,00
01300200137 | M4 | 6,00 | 8,00 | 8,00 | 8,00
01300200134 | M4 | 8,00 | 6,00 | 45,00 | 7,00
00100900341 | M4 | 8,00 | 8,00 | 10,00 | 6,35
01300200138 | M4 | 8,00 | 8,00 | 10,00 | 8,00
01300200139 | M4 | 8,00 | 8,00 | 12,00 | 8,00
01300200140 | M4 | 8,00 | 8,00 | 13,00 | 8,00
01300200141 | M4 | 8,00 | 8,00 | 15,00 | 8,00
01300200142 | M4 | 8,00 | 8,00 | 18,00 | 8,00
00100900328 | M4 | 9,00 | 9,53 | 11,00 | 6,35
00100900329 | M4 | 9,53 | 9,53 | 12,00 | 6,35
00100900330 | M4 | 9,53 | 9,53 | 13,00 | 6,35
00100900331 | M4 | 9,53 | 9,53 | 14,00 | 6,35
00100900332 | M4 | 9,53 | 9,53 | 15,00 | 6,35
00100900333 | M4 | 9,53 | 9,53 | 16,00 | 6,35
00100900334 | M4 | 9,53 | 9,53 | 18,00 | 6,35
00100900335 | M4 | 9,53 | 9,53 | 19,00 | 6,35
00100900336 | M4 | 9,53 | 9,53 | 20,00 | 6,35
00100900337 | M4 | 9,53 | 9,53 | 22,00 | 6,35
00100900339 | M4 | 9,53 | 9,53 | 25,00 | 6,35
01300200143 | M4 | 10,00| 8,00 | 20,00 | 8,00
01300200144 | M4 | 10,00| 8,00 | 25,00 | 8,00
01300200145 | M4 | 10,00| 8,00 | 30,00 | 8,00
01300200146 | M4 | 10,00| 8,00 | 32,00 | 8,00
01300200147 | M4 | 10,00| 8,00 | 34,00 | 8,00
01300200148 | M4 | 10,00| 8,00 | 35,00 | 8,00
01300200149 | M4 | 10,00| 8,00 | 36,00 | 8,00
01300200150 | M4 | 10,00| 8,00 | 40,00 | 8,00
01300200151 | M4 | 10,00| 8,00 | 42,00 | 8,00
01300200152 | M4 | 10,00| 8,00 | 45,00 | 8,00
01300200153 | M4 | 10,00| 8,00 | 55,00 | 8,00

特性 / 技術仕様

• 材料: PA66（ポリアミド66）
• 難燃性評価: UL94 V2
• RoHS: 適合
• IP等級: 指定なし
• 代表的な用途: PCB取り付け、シャーシ/パネルの分離、電子機器、配電盤、筐体
• 利用可能な寸法: 上記バリアント表を参照（寸法はミリメートル表示）
