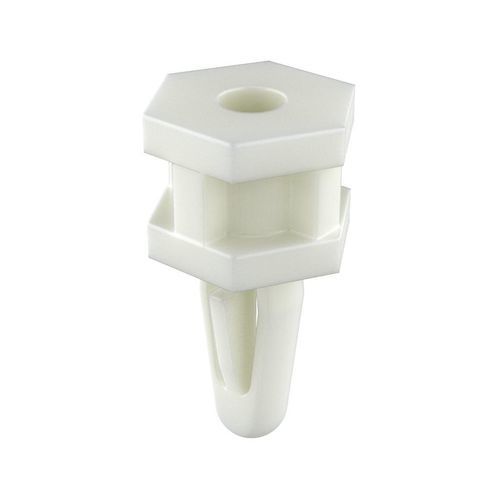

ナイロン製スペーサー MSCA

プリント回路用自動車用

製品概要
基板用ポスト MSCA は、金属製の自己タッピング（自攻）ねじでプリント基板に固定する用途向けに設計されています。着脱可能なクリップを備え、素早い組立・取り外しが可能です。穴はねじ切られていません。ねじ切りタイプが必要な場合は MSPAA ファミリーを参照してください。

オプション

• ご要望に応じて着色対応可能

適合性と特性

• UL94: V2
• RoHS: 適合
• IP 等級: 指定なし
• 寸法単位: ミリメートル

マルチメディア

• 製品ビデオあり
• 2D 図面（PDF）および製品レンダリングあり

技術データ（値は特記なき限り mm）

• Reference | L | Hole size | Panel thickness | Self-threading thread (d) | D | H / h | A / C | N
• 00100900001 | 6.35 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 5.28
• 00100900002 | 9.53 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900003 | 12.80 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900004 | 15.88 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.15
• 00100900005 | 19.05 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900006 | 22.23 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.15
• 00100900007 | 25.40 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900008 | 28.58 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 7.94
• 00100900009 | 31.75 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900010 | 35.71 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26

特長 / 技術仕様

• 型番: MSCA
• 用途: 穴はねじ切られていない金属製自己タッピングねじで固定する基板用ポスト
• 対応自己タッピングねじ: M4
• 材料難燃性: UL94 V2
• RoHS: 適合
• 寸法単位: ミリメートル
• 参照番号: 00100900001 ～ 00100900010（L の長さが異なる）
• マルチメディア: 製品レンダ、技術図面、製品ビデオあり
