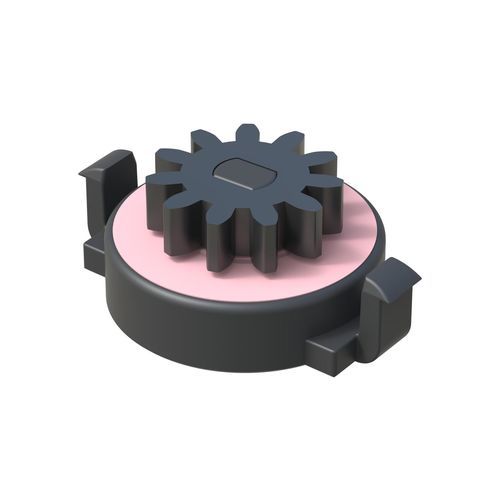

ロータリー緩衝器 TBG

流体自動車産業用一方通行

説明
ワンウェイ回転ダンパーTBGは、産業用途における扉やパネルの開閉ストロークを制御するために設計されています。複数のトルクレーティングで提供され、タイミング機構や放射状運動で制御された単方向の減速が求められる用途にも使用されます。一定のトルクと精密な動作を備え、アセンブリへの組み込みに適しています。

技術参照（表）
Reference | No. Teeth (Z) | Pitch diameter Dp | h / H | D | A | Panel thickness c
50002000112 | 10 | 8,00 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000113 | 11 | 6,60 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000111 | 11 | 8,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000114 | 11 | 8,80 | 4,50 / 9,50 | 14,95 | 20,80 | 2,10
50002000115 | 11 | 8,80 | 5,00 (3+2) / 10,00 | 14,95 | 20,80 | 2,10
50002000117 | 12 | 9,60 | 3,50 / 8,00 | 14,95 | 20,80 | 2,10
50002000116 | 12 | 9,60 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000118 | 13 | 10,40 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10
50002000119 | 14 | 7,00 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000120 | 16 | 12,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000121 | 16 | 12,80 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10

注意
図面PDF：製品ページから入手可能（サイト起動）。RoHS：適合。寸法単位：ミリメートル。UL94：該当なし／分類未表示。IP：表示なし。

特長 / 技術仕様

• Brand: ISC Plastic Parts
• 商標名（型式）：TBG
• 製品種別：ワンウェイ回転ダンパー
• 適合性：RoHS適合
• 測定単位：ミリメートル
• 本製品の動画あり（サイトでホスト）
• 表示されている参照／バリアント数：11（上の表を参照）
