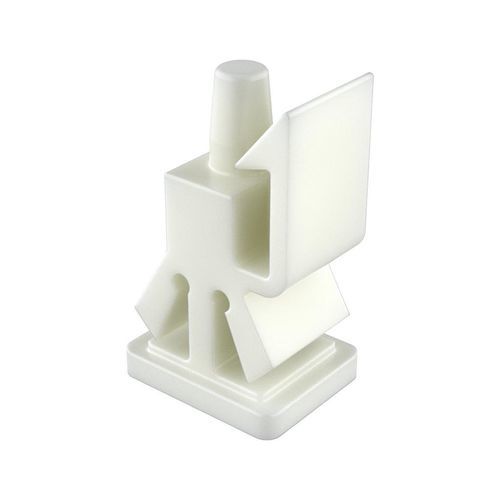

頑丈固定ラグ MATC

自動車用

製品説明
本スナップインタイプのサポートは基板（P.C.ボード）の下側から挿入して固定します。ロッキングアームが基板側面にクリップされ、基板の取り外しと交換を容易にします。本サポートはシャーシや位置決め穴内で回転しません。基板とサポートのクリアランスはシャーシの厚さにより変動する場合があります。

規格・適合

• UL94: V2
• RoHS: 準拠
• IP: 指定なし

寸法
寸法の単位：ミリメートル

図面・メディア
図面PDF：利用可能
ビデオ：利用可能

表 - 参照
Reference | L | Hole size Anchor 1 | Hole size Anchor 2 | Panel thickness Anchor 1 | Panel thickness Anchor 2 | H1 / H2 | B / D / A | C / F
00100900408 | 4.80 | 7.92 x 9.53 | 4.00 | 1.30 | 1.60 | 5.84 / 1.78 | 9.53 / 11.94 / 10.80 | 7.67 / 5.08

技術仕様 / 仕様書

• Reference: 00100900408
• Length (L): 4.80 mm
• Hole size Anchor 1: 7.92 x 9.53 mm
• Hole size Anchor 2: 4.00 mm
• Panel thickness Anchor 1: 1.30 mm
• Panel thickness Anchor 2: 1.60 mm
• H1 / H2: 5.84 / 1.78 mm
• B / D / A: 9.53 / 11.94 / 10.80 mm
• C / F: 7.67 / 5.08 mm
• UL94 classification: V2
• RoHS: 準拠
• Measures unit: Millimeters
