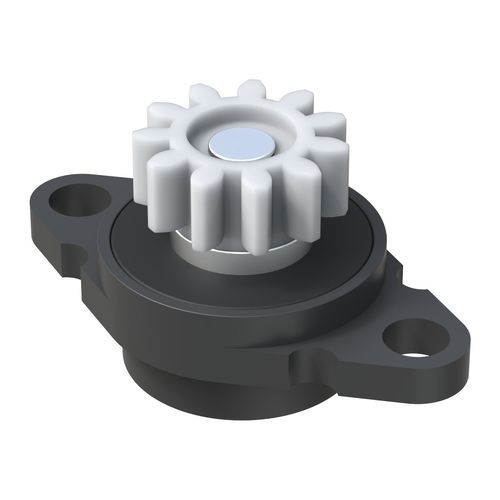

ロータリー緩衝器 TBI

油圧式自動車産業用一方通行

製品説明
当社のダンパーは、幅広いトルク仕様で提供され、ドアやパネルの開口ストロークを制御する用途で一般的に使用されています。タイミング機構や放射状の動作での減速制御が必要な用途にも適用されます。回転アセンブリへの組み込みを想定して設計されており、動作制御と製品の品質感向上に寄与します。

認証 / 適合
UL94: 指定なし
IP: 指定なし
RoHS: 適合

寸法
寸法単位: ミリメートル

利用可能なメディア
図面（PDF）: 利用可能
ビデオ: 利用可能

寸法 / 参照表
Reference | No. Teeth (Z) | Pitch diameter Dp | h / H | D | A | c
50002010201 | 11 | 13.75 | 6.00 / 19.80 | 22.00 | 40.00 | 5.00

特長 / 技術仕様

• Reference: 50002010201
• Model / denomination: TBI
• No. Teeth (Z): 11
• Pitch diameter (Dp): 13.75 mm
• h / H: 6.00 / 19.80 mm
• D: 22.00 mm
• A: 40.00 mm
• c: 5.00 mm
• RoHS: 適合
• 寸法単位: ミリメートル
• メディア: 2D 図面 (PDF) と製品ビデオが利用可能
