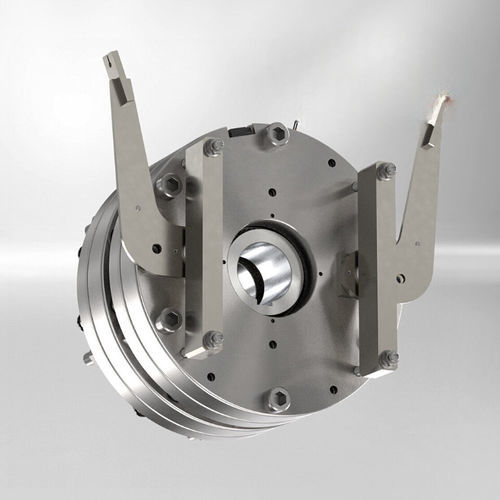

摩擦ブレーキ INTORQ BFK455 series

機械式ダブル安全

概要: ばね作動式ダブルブレーキ INTORQ BFK455 は、産業用移動機器向けのフェイルセーフ（失効時安全）制動用に設計されています。本機は電気的・機械的に独立した2つのブレーキ回路を備え、工業用トラックやその他の移動・据え付け機器への組込みに適した薄型コンパクト設計です.

主なポイント:

• ばね作動式制動：通電が切れたときにばねで制動トルクを与える（フェイルセーフ）。
• ダブル／二回路構成で摩擦面は4面、冗長性と高トルク化を実現。
• 工業用トラック、牽引用駆動、エレベーター、舞台機構、揚重機器への組込みを想定。

特長:

• 寸法タイプ：BG25、BG28の2サイズ。
• 電気的・機械的に独立した2つのブレーキ回路。各回路が必要な制動トルクを単独で発生可能。
• 設置スペースの制約がある箇所に適した薄型コンパクト形状。
• ブレーキ回路の動作監視用マイクロスイッチを備える。
• ブリッジ／半波整流による駆動互換性で、連続電力を低減可能。
• EN81-20/50-2014 に基づく型式試験（該当する場合）。

オプション装備:

• 手動解除（ハンドベント）
• 保護カバーリング
• 端子ボックス

技術データ:

• 制動トルク：2 x 1200 Nm – 2 x 2065 Nm（サイズ・構成により異なる）
• 絶縁等級：F（155°C）

用途および組込みに関する注意:

• 産業用車両や揚重機器の保持・非常停止用のフェイルセーフ機能に適合。
• 第2のブレーキ回路は規格上の安全要件を満たすための冗長性を提供。
• 制御機器の要求に応じて給電を整流する必要がある。整流により平均電力が低減され、熱管理に有利。
