ディスク式ブレーキ ユニット Classic Line

スプリングばね作動式手動解放

概要
Kendrion Classic Lineは、工作機械やギアードモーターなどの産業用途向けに設計された電磁式ばね作動ブレーキです。無通電時にばねで保持し、直流励磁で解放します。

要点

• 製品種別：電磁式ばね作動ブレーキ
• 典型用途：工作機械、ギアードモーター、ホイスト、印刷・製紙
• シリーズ：Classic Line
• メーカー：Kendrion

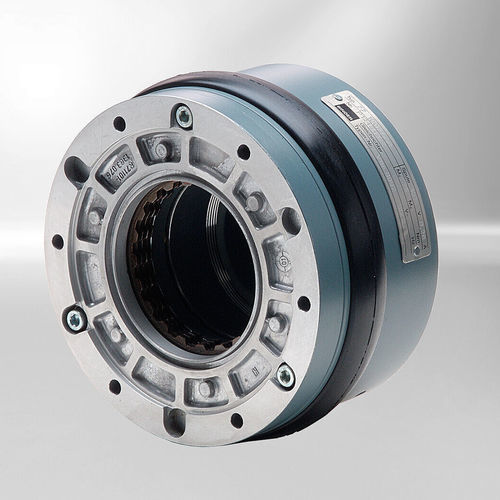

• 代表画像： https://www.kendrion.com/fileadmin/_processed_/b/1/csm_electromagnetic-spring-applied-brake-classic-line_8c7545704f.jpg

動作原理
ばねで作動し電磁的に解放される構造です。圧縮ばねが無通電時に制動トルクを発生し、直流電圧印加で磁場がアーマチュアを持ち上げて摩擦パッケージを解放します。ドライ運転向け設計で、解放時の残留トルクが極めて小さいのが特長です。

構造
磁気ハウジング内に励磁巻線と接続端子、フランジに押し付けるばねパックが配置されています。外側・内側のラメラはそれぞれ歯輪・ハブにスプラインされ、ブッシュと歯輪でエアギャップを規定します。フランジ／ハウジングの中心穴により、回転エンコーダの取り付けが軸方向荷重なしで可能です。

特長

• オプション：統合整流器（単方向またはブリッジ）でAC直結対応
• オプション：手動解放（ハンドリリース）による緊急時・メンテナンス対応
• 外側ラメラ内蔵のスプレッダースプリングでほぼ残留トルクゼロを実現
• タコ／エンコーダ取り付け用のセンタリング機構

用途と特性

• 密閉型の据付済みユニットで、中央から無段階でトルク調整可能
• 軸方向力をシャフトに与えないため、垂直軸での使用にも適合
• 代表的用途：工作機械、ギアードモーター、ホイスト、印刷・製紙など

技術データ

• 定格トルク範囲：17 Nm ～ 800 Nm
• 電圧：直流24 V、直流102 V、直流178 V
• 保護等級：IP54、IP55
