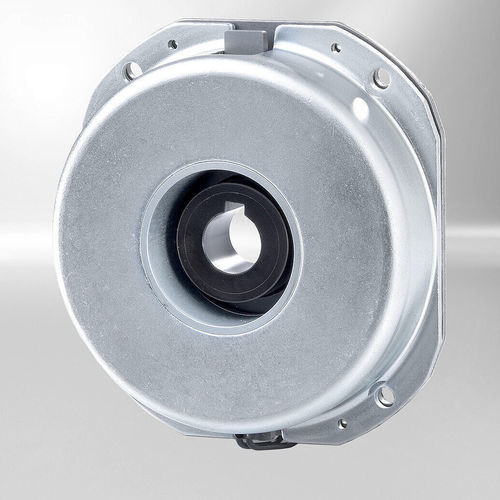

ディスク式ブレーキ ユニット Compact Line

摩擦スプリング電磁放出

概要
Compact Lineは、最小限の組立でモーターへ直接取り付け可能なスプリング作動式シングルディスクブレーキで構成されています。コンパクトな設計により、設置スペースが限られるアプリケーションでの取り付けが容易です。通電を切ると作動する、電磁式で解放されるスプリング作動ブレーキはブレーキトルクを発生します。

動作原理
本シングルディスクブレーキはドライ動作用に設計されています。圧縮ばねが摩擦ディスクをアーマチャ（圧着板）に押し付けてブレーキトルクを発生させます。フィールドコイルに直流電圧を印加すると電磁力がばね力に拮抗し、アーマチャを解放してブレーキを解除します。摩擦ディスクとハブの当て逃げのない嵌合、及びハブと機械軸（例：モーター軸）の接続により、軸に軸方向荷重をかけずに確実にトルクを伝達します。

電源と整流器
本ブレーキは直流電源が必要です。交流電源接続のためにブリッジ整流器、半波整流器、またはこれらの組合せなどの整流器バリエーションが用意されています。ブレーキサイズやトルクにより、断続的な電源供給による電圧リップルがハミングや誤動作を引き起こす場合があるため、適切な電気制御または整流・平滑化をシステム設計者またはユーザーが提供して正常動作を確保する必要があります。

ブレーキ構造
ソレノイドハウジングは、シリコーンフリーのリード線を備えたゆるく取り付けられたフィールドコイルを収容します。コイルのフォームは圧縮ばねを内蔵し、アーマチャを位置保持するためのピンが設けられています。摩擦ディスクは四角穴を有し、ハブ上で軸方向に移動可能です。直流電圧がフィールドコイルに印加されると、発生する電磁力がばね力に対抗してアーマチャを解放し、制動が無効になります。軸には軸方向力が加わりません。

特長

• 設置スペースが限られる用途に適したコンパクト設計
• 内蔵整流器の有無を選択可能
• モーターへの直接取付け、組立てが容易
• エアギャップ調整不要

技術データ（概要）
記載 | 値
公称トルク範囲 | 1 Nmから
電圧 | DC 24、102、178、230 V
保護等級 | IP 00、IP 54

仕様

• 製品ファミリー：Compact Line（スプリング作動式シングルディスクブレーキ）
• 設計：スプリング圧着式シングルディスク、ドライ運転
• 取付け：ユニット完成品、最小限の組立でモーターへ直接取付け可能
• 作動：無電源時に作動（スプリング作動）、直流電圧で解放
• 摩擦ディスク：四角穴、ハブ上で軸方向に移動可能
• フィールドコイル：ゆるく装着されたコイル、シリコーンフリーのリード線；フォームに圧縮ばねとアーマチャ固定用ピンを内蔵
• 電源：直流供給が必要；AC接続用に整流器オプション（ブリッジ、半波、組合せ）を用意
• 対応電圧：DC 24 V、DC 102 V、DC 178 V、DC 230 V
• 公称トルク例（代表値）：1 Nmから（製品範囲により異なる）
• 保護：IP 00およびIP 54の選択肢
