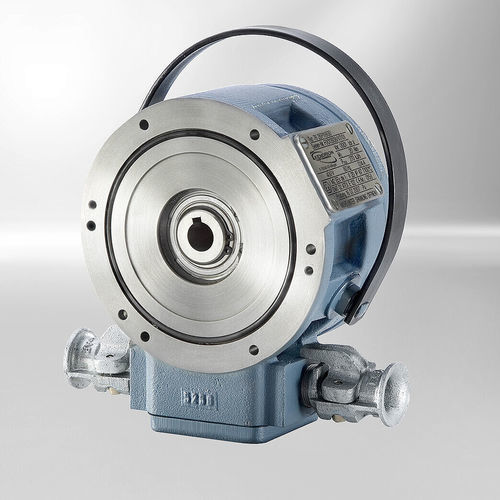

ディスク式ブレーキ ユニット EEX Line

電気機械式スプリングばね作動式

EEX Lineは、爆発危険区域での使用に認証されたスプリング作動式単板ブレーキです（防爆・耐火設計）。海水耐性を備えた電気機械式のスプリングプレッシャーブレーキで、無電力時に作動（保持）し、直流電圧印加で解放します。非常時や保守時のための手動解放機構を備えています。

作動原理
本ブレーキはドライ作動です：圧縮スプリングが摩擦ディスクを摩擦板およびフランジに押し付けて制動トルクを発生させます。内蔵励磁コイルに直流電圧を印加すると電磁力がスプリング力を上回り、アーマチュアが解放されて制動が解除されます。摩擦ディスクとハブの嵌合によりトルクが機械軸に伝達され、軸に軸方向荷重を与えません。

防爆対策および安全システム
防爆仕様は、爆発性混合気を着火させる可能性のあるすべての部品を、所定の試験圧に耐える耐圧ハウジング内に封入し、内部で発生した爆発が周囲大気に伝播するのを防ぎます。ブレーキには冗長なサーモスイッチシステム（4個の温度遮断器）とマイクロスイッチが装備されています。マイクロスイッチはブレーキが解放される前に機械の始動を防止し、サーモスイッチ（マイクロスイッチと直列）はブレーキ温度が許容限度を超えた場合に制御回路を遮断します。

ブレーキ設計と据付
ソレノイド筐体には固定励磁コイルがあり、リード線は接続箱に導かれます。フランジと摩擦板はソレノイド筐体にねじ止めされ、カバーも取り付けられて圧力密封構造を形成します。摩擦ディスク（回転部）はハブの四角穴で軸に接続され軸方向に移動可能で、スペーサスリーブにより空気間隙（s）の調整が可能です。顧客仕様の接続ケーブルはケーブルグランド経由で接続箱に引き込めます。手動解放付きブレーキは、手動解放レバーを取り付けるために（例：ファンカバー等の）外装部に開口を設ける必要があります。

主な特長

• ATEX指令に準拠した防爆／瓦斯（グリズ）および粉じん保護
• 海水耐性設計
• 冗長なサーモスイッチシステム（4個の温度遮断器）と、未解放ブレーキに対する起動防止のためのマイクロスイッチ
• 過電圧ピークに対するバリスタ保護回路
• 手動解放（停電時など）のための手動持ち上げ機能
• ドライ運転設計；DC印加で解放
• 使用周囲温度範囲：-20°C〜+40°C

仕様

• 定格トルク範囲：10 Nm - 270 Nm
• 電圧オプション：205 V DC；230 V AC；50 Hz
• 保護等級：IP 67
