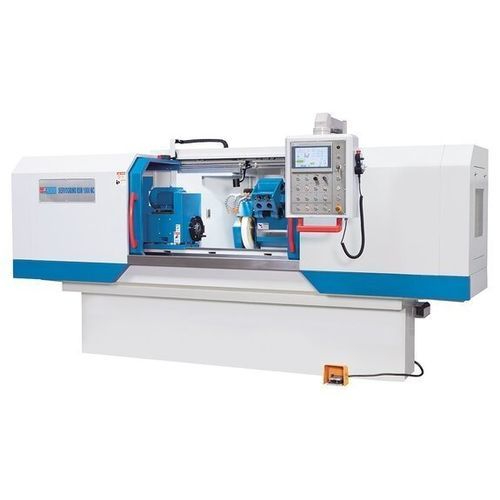

Servogrind® RSM 1000 NC は、長物および重量ワーク向けの高精度円筒研削盤です。従来の油圧ユニットの代わりに両軸にサーボモーターを採用し、動的性能、効率、精度を向上させています。単品や小ロット生産に適し、内径研削ユニットを備え、タッチスクリーン式NC制御により操作が簡素化され生産性が向上します。

特長

• タッチスクリーンNC制御と専用研削サイクル
• 外径および内径円筒研削に対応
• 両軸サーボ駆動
• 旋回式テーブルおよび旋回式主軸
• 充実した標準装備

ベッド

• 大型・重量ワークの高精度加工に対応する大型ベッド
• 旋回テーブルは精密研削されたVブロックガイド上を走行し優れた振動減衰を実現
• テーブルとワークの荷重を広い面積で分散させ高剛性と低めの転倒モーメントを実現
• 丈夫なセンタードリフトは芯出し保持時の剛性と精度を確保

送り

• 油圧に代わるサーボ＋従来技術の送りで滑らかで振動の少ないテーブル送りを実現
• 高性能サーボによりCNC機械に匹敵する動特性と精度を発揮
• 電子リミットによる正確な往復位置設定と高い再現性
• 全軸に予圧ボールねじを採用し摩擦と起動トルクを低減
• 発熱を抑え連続運転時の状態安定と摩耗低減を実現
• 駆動系、主軸、測定系は保護カバー内に収められほぼメンテナンスフリー

研削ヘッド

• 高精度リニアガイド上を移動し微小移動でも高い位置決め精度を確保
• 研削主軸は高度な軸受支持で荒取り・仕上げともに高精度な表面品質を実現
• 内径研削ユニットは作業領域に旋回投入でき、独立モーターで駆動

主軸

• 主軸ヘッドは片側へ旋回可能で回転数は無段変速
• 3爪チャック Ø200 mm（良好な同芯度）を標準装備

装備

• 大型扉付きの完全密閉作業エリアで出し入れが容易
• 中央操作パネルとタッチスクリーンにより技術パラメータ表示
• 作業領域のLED照明で視認性と安全性を確保
• 自動集中給油システムで保守作業を簡素化
• 据え付け時間を短縮する可搬式電子ハンドル
• 長物加工用の支持具（ルネット）を標準装備
• 強力な冷却装置、ダイヤモンドドレッサ、ホイールバランサー、治工具を標準パッケージに含む

NC制御

• 荒取り・仕上げ・ウィンドダウンを一工程で組合せ可能なNC位置決め制御
• タッチ操作で各種研削サイクルを設定、プログラミング知識は不要
• 縦・横円筒研削向けの直感的なHMIメニュー
• 入力支援の詳細グラフィックと加工状況表示

主要仕様

• 中心高: 180 mm
• 研削径: 8 mm – 320 mm
• ルネット使用時: 15 mm – 150 mm
• 研削長さ: 1,000 mm
• 内径研削径（ルネット有）: 35 mm – 100 mm
• 内径研削径（ルネット無）: 30 mm – 100 mm
• 内径研削深さ: 125 mm
• 芯間最大重量: 150 kg
• テーブル旋回範囲（最大）: -2° / +9°
• ホイール周速: 45 m/s
• 研削ヘッド行程: 250 mm
• 主軸旋回範囲: 90°
• 主軸テーパー: 4 MT
• チャック径: 200 mm
• 主軸回転数: 25 – 500 1/min
• 研削主軸回転数: 2,140 1/min
• 内径研削主軸回転数: 10,000 1/min
• 定盤先端出し量: 30 mm
• 研削主軸出力: 4 kW
• 内径研削電動機: 1.1 kW
• 主軸 / ポンプ: 1.5 / 0.13 kW
• ホイール寸法: 400 x 50 x 203 mm
• 内径ホイール（最大）: 32 x 25 x 10 mm
• 外形寸法 (L x W x H): 4.1 m x 2.2 m x 1.8 m
• 重量: 3,300 kg
