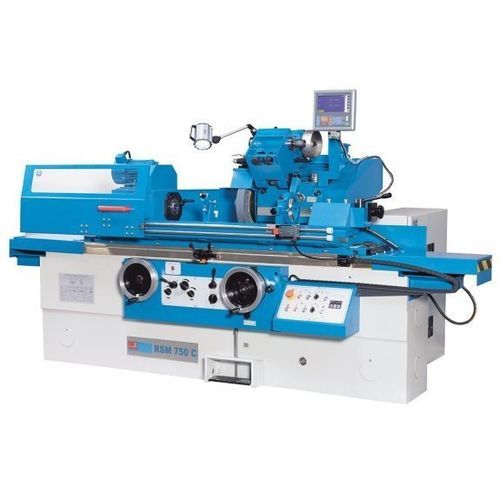

円筒研削機 RSM 750 C

外径内径加工用部品

製品説明
RSM 750 C は、長尺・重量ワーク向けに設計された汎用の円筒研削盤です。単品加工や小ロット生産に適し、内面研削装置を標準装備しているため柔軟な加工が可能です。大型の堅牢なベッド、研削仕上げのガイド、及び作業主軸・研削主軸・油圧ユニット用の専用駆動により、大型部品の内外研削に安定したプラットフォームを提供します。

ハイライト

• 外径および内径の円筒研削
• 高い面精度を実現する油圧軸受の主軸
• 大型ワークに対応する重厚な機械フレーム
• 短尺部品の円すい研削用のスイベル可能な主軸台
• X軸に統合された早送り（手動復帰）
• 充実した標準付属品パッケージ

技術仕様
作業範囲
センター高さ: 135 mm
研削直径: 8 mm - 200 mm（センタ付き: 8 mm - 60 mm）
研削長さ: 750 mm
内径研削直径（センタあり）: 35 mm - 100 mm
内径研削直径（センタなし）: 25 mm - 100 mm
内径研削深さ: 125 mm
センタ間最大ワーク重量: 80 kg
砥石送り（最小）: 0.0025 mm
チャック直径: 200 mm
テーブル回転範囲: -2° / +6°
砥石周速度: 35 m/s
主軸回転数（50 Hz）: 25 - 380 1/min

送り・移動
研削ヘッド移動量: 200 mm

送り
テーブル送り（無段階）: 0.1 m/min - 4 m/min
X軸ハンドル1回転当たり送り: 0.5 mm
X軸目盛1目分の送り: 0.0025 mm

主軸台
作業主軸台回転範囲: 0° - 45°
作業主軸テーパー: 4 MT

研削主軸
研削主軸速度: 1,670 1/min
研削ヘッド回転範囲（左右合計）: 10°
内径研削主軸速度: 10,000 1/min

尾台
尾台テーパー: 4 MT
尾台芯押しストローク: 25 mm

駆動容量
研削主軸 / 油圧ポンプモーター: 5.5 / 0.75 kW
内面研削用モーター: 1.1 kW
主軸 / 冷却ポンプモーター: 0.75 / 0.13 kW

寸法・重量
砥石寸法: 400 x 50 x 203 mm
内研砥石 最大: 50 x 40 x 16 mm
内研砥石 最小: 45 x 35 x 10 mm
外形寸法（L x W x H）: 3 m x 1.8 m x 1.65 m
重量: 3,500 kg

追加機能

• 長尺・大径ワーク対応の重厚な大形ベッド
• 作業長全域で高精度を維持する広幅研削仕上げガイド
• 手動ハンドルまたは調整可能な油圧送りによるテーブル駆動
• 調整可能なストップによる2段階自動位置決め
• Z軸の微少送りを精密に制御する堅牢な送り弁
• 標準装備の内面研削装置と多用途なスイベルヘッド
