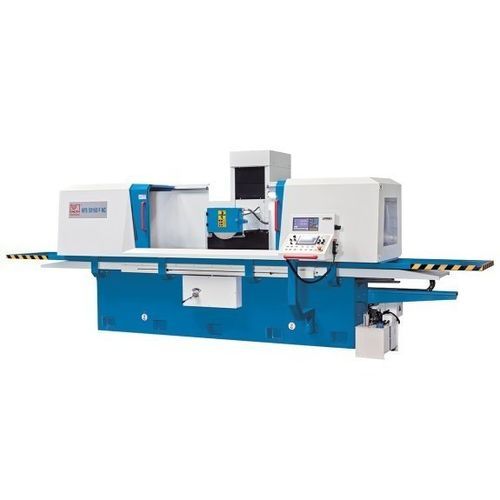

表面研削機 HFS 60200 F NC

大きなワークピース移動コラムNC

概要
この系列の汎用平面研削盤は、精密な平面研削やラッピング・研磨前処理に必要な公差で大形・重量ワークを加工するために設計されています。機械はクロスベッド（交差ベッド）構造の堅牢なベッドに移動可能なコラムを備え、テーブルの長い案内と作業領域全体への最適な荷重分散を実現します。自動運転と手動運転を切替えて、試作、修理、教育用途に対応します。

特長

• コラム移動式設計により最大限の剛性を確保
• 脱磁機能内蔵の大型磁性チャック
• Siemens Smart Line PLCとタッチスクリーンHMIによる制御
• サーボ駆動のNC制御Y/Z軸
• Y/Z軸用電子ハンドホイールによる微調整

製品詳細
構造・設計

• 重量ワーク負荷に耐える、リブ強化された大型クロスベッド構造と移動式コラムによる高い剛性
• 大形ワーク単体や複数ワークの一回のチャッキング加工が可能な広い作業領域
• 高性能な冷却システムを標準装備

制御

• Siemens Smart Line PLCとタッチスクリーンHMI；平面・溝研削用サイクルを画面上で参照・編集可能
• プレロード付きボールねじと強力なサーボによりX/Y軸で高精度かつ高い繰返し精度を実現
• 設定や手動位置決めを容易にするY/Z軸用電子ハンドホイール
• 自動モードでは、ユーザー定義の荒取り/仕上げ値、スパークアウト回数、原点復帰を自動処理

研削主軸

• 大型で動的バランスをとった密閉型主軸、永久潤滑
• プレロード付き精密軸受により長時間の生産でも安定した研削性能

油圧

• 連続運転でも低発熱で静かな動作、安定した加工結果を実現
• テーブル長手方向の油圧送りは無段変速、一定速度と滑らかな反転を維持
• オイルクーラー付の外部油圧ユニットにより温度安定性を確保

磁性チャック

• 標準装備の大型磁性チャックにより作業面全体でひずみのないクランプが可能
• 制御装置により安定した保持力と高品質な脱磁を実現

標準装備（抜粋）

• 2軸位置指示器 X.Pos 3.2
• Y/Z軸用電子ハンドホイール
• 研削砥石フランジ、研削砥石
• 作業室カバー、LED作業灯
• クーラントシステム
• ダイヤモンドドレッサー台（ダイヤモンドは含まず）
• バランスステーションとバランスシャフト
• 磁性チャック、調整ねじ、工具
• 取扱説明書
• 自動集中給油装置

主要仕様（概要）
作業領域：
テーブル寸法：600 mm x 2.200 mm
主軸中心〜テーブル面距離：600 mm
テーブル最大積載量：1.690 kg
磁性チャック高さ：110 mm
磁性チャック寸法：600 mm x 1.000 mm（2ポジション）

軸移動：
X軸移動量：2.200 mm
Y軸移動量：630 mm

送り：
X軸（油圧）送り：5 m/min - 25 m/min
Y軸送り：50 mm/min - 500 mm/min
Y軸切込み深さ：0,005 mm - 0,05 mm
Z軸送り：50 mm/min - 1.500 mm/min
自動Z軸送り：0 mm/min - 30 mm/min

砥石：
砥石寸法：350 mm x 40 mm x 127 mm
回転数：1.450 rpm

駆動出力：
主軸駆動：7.5 kW
油圧モータ：5.5 kW
Y軸サーボ：2 kW；Z軸サーボ：0.5 kW

外形寸法・質量：
外形 (L x W x H)：6.5 m x 2.75 m x 2.7 m
重量：8.000 kg
