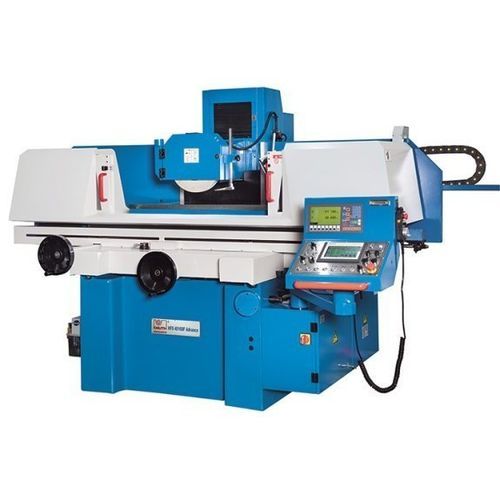

表面研削機 HFS 40100 F Advance

加工用部品磁気クランプ付き普通型

製品説明
HFS F Advanceシリーズは、KNUTHの実績ある平面研削盤の最新モデルです。Siemens技術を活用した自動化機能と充実の標準装備を備えたターンキーソリューションとして提供され、従来機では物足りないがフルCNCは不要という用途に適しています。

ハイライト

• 脱磁機能内蔵の磁気チャック
• 高精度を実現するボールねじ＋サーボモータ式の垂直軸
• Siemens PLCとタッチスクリーンによる簡易自動モードプログラミング
• 充実した標準装備パッケージ

製品詳細

• 鋳鉄製ベースフレームにより高い剛性とねじり剛性、安定した加工結果を実現
• 全ガイドに対するセントラル給油による信頼性の高い連続稼働
• 作業領域はアクセスしやすいカバーで保護され、積載・メンテナンスが容易
• 強力な冷却ポンプと真空排気を組み合わせ、研削中の粉塵やエアロゾルを除去

研削主軸

• 大径で動的バランス調整済み、完全密封の永続潤滑仕様
• 予圧付き高精度ベアリングにより長期にわたる安定した研削性能

プログラミング

• Y軸の予圧ボールねじと強力なサーボにより高い位置決め精度と再現性を確保
• セットアップや手動での主軸移動に使用する電子ハンドホイール装備
• 自動モード：ユーザー定義の荒取り／仕上げパラメータ、スパークアウト回数、ゼロ復帰を自動処理

油圧系

• 静かな動作と低発熱で連続運転時も安定した加工結果を実現
• テーブルの縦移動は油圧駆動で無段変速、スムーズな反転動作
• 油冷却装置付きの外部油圧ユニットで温度安定性を確保

磁気チャック

• 歪みのない締め付けを実現する大型磁気チャックを標準装備
• 締め付け／脱磁を迅速に行える制御ユニットを電気系に統合

主要仕様（抜粋）
作業領域
ワーク最大質量：600 kg
主軸端からテーブル面までの距離：580 mm
テーブル寸法：1,020 mm x 406 mm
磁気チャック寸法：1,000 mm x 400 mm
Y軸目盛り区分：0,005 mm
Z軸目盛り区分：0,02 mm
自動横送り Z軸：0,1 mm - 8 mm
回転数：1.450 1/min
自動縦送り：0,005 mm - 0,05 mm

送り量
X軸ストローク：1.130 mm
Y軸ストローク：450 mm

早送り／送り
X軸油圧送り：7 m/min - 23 m/min
Y軸早送り：480 mm/min
Z軸早送り：990 mm/min

駆動出力
主軸出力：4 kW
油圧ポンプ出力：2,2 kW
Y軸モータ出力：0,5 kW

寸法・重量
砥石寸法：350 mm x 40 mm x 127 mm
外形寸法（L x W x H）：4,4 m x 2,4 m x 1,9 m
重量：3.700 kg

標準装備（抜粋）

• 2軸位置表示器
• 電子ハンドホイール
• 砥石、フランジ、ドレッサー
• 自動集中給油
• 作業領域カバー
• 冷却・吸引システム
• バランシング装置とバランスシャフト
• LED作業灯
• 磁気チャック（脱磁機能付き）
• Siemens PLC + タッチスクリーン

モデル / 仕様

• 型式: HFS 40100 F Advance
• ワーク最大質量: 600 kg
• テーブル寸法: 1.020 x 406 mm
• 磁気チャック寸法: 1.000 x 400 mm
• X軸ストローク: 1.130 mm
• Y軸ストローク: 450 mm
• 主軸回転数: 1.450 1/min
• 砥石寸法: 350 x 40 x 127 mm
• 主軸出力: 4 kW
