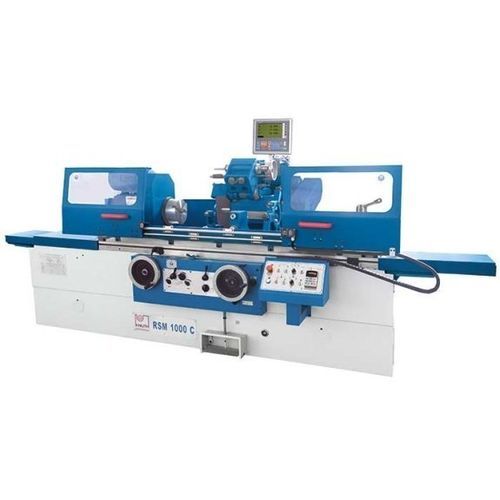

円筒研削機 RSM 1000 C

外径内径大きなワークピース

概要
RSM Cシリーズは、長尺および重量ワーク向けに設計された高精度の円筒研削盤です。単品加工および小ロット生産に適し、内面研削装置を備えた堅牢な構造（大型ベッド、研削仕上げのガイド、強力な駆動）を特徴とします。作業主軸、研削主軸、油圧ユニットの駆動により、大形ワークの精密研削に適した構成です。

主な特徴

• 外円・内面の円筒研削
• 高い表面品質を得るための油圧静圧軸受を採用した研削主軸
• 大型・重量ワークに対応する重厚な本体構造
• 短尺ワークの円錐研削に対応する傾斜可能な主軸頭
• X軸に統合された早送り（手動復帰）
• 充実した標準付属品パッケージ

製品詳細

• 大型の重厚ベッド：機種により最大2,000 mmまでの長さおよび直径最大320 mmのワークに対応
• 幅広い精密研削ガイドによりワーク全長にわたり高精度を確保し、大荷重に対応
• 大型テーブルは2方向に旋回可能；手巻きハンドルまたはリニア油圧送りによる自動移動
• 堅牢な給油弁によりZ軸の微小送りを高精度に制御、テーブル長手移動終端での保持時間をオペレータが調整可能
• 調整可能なストップによる2段階の自動送り
• 油圧静圧軸受の研削主軸により最大の精度と表面品質、優れた剛性を実現
• 研削主軸モータは連続運転対応
• 研削ヘッドは左右各30°、作業主軸ヘッドは45°まで傾斜可能
• 内面研削装置を標準搭載
• X軸の統合早送り（手動復帰）搭載

標準装備

• 3軸位置指示器 X.Pos 3.2（旋盤機能統合の新世代表示器）
• 内面研削装置
• オープンルニネット
• クローズドルニネット
• 3爪チャック Ø 200 mm
• 冷却装置
• ホイールドレッサー
• バランシングステーション
• バランシングマンドレル
• 研削ホイールフランジ
• センターポイント
• 前後スプラッタガード
• 駆動装置
• 整備工具
• 取扱説明書
• 試験証明書

技術仕様

• ブランド: KNUTH
• 作業範囲 — 中心高さ: 180 mm
• 作業範囲 — 研削径: 8 mm - 320 mm
• 作業範囲 — 定盤使用時: 60 mm
• 作業範囲 — 研削長さ: 1,000 mm
• 作業範囲 — 内面研削径（定盤有）: 35 mm - 100 mm
• 作業範囲 — 内面研削径（定盤無）: 30 mm - 100 mm
• 作業範囲 — 内面研削深さ: 125 mm
• 作業範囲 — 中心間最大ワーク質量: 150 kg
• 作業範囲 — ホイール送り（最小）: 0.0025 mm
• 作業範囲 — チャック径: 200 mm
• 作業範囲 — テーブル旋回範囲（最大）: -3° / +7°
• 作業範囲 — 周速度: 35 m/s
• 作業範囲 — 作業主軸回転数: 50 Hz: 25-220 1/min
• 移動量 — 研削ヘッド移動: 250 mm
• 送り — テーブル送り（無段変速）: 0.1 m/min - 4 m/min
• 送り — X軸ハンドル1回転当たり: 2 mm
• 送り — X軸目盛1目分: 0.0025 mm
• 主軸台 — 作業主軸頭傾角範囲: 0° - 45°
• 主軸台 — 作業主軸テーパー: 4 MT
• 研削主軸 — 研削主軸回転数: 1,670 1/min
• 研削主軸 — 研削ヘッド傾斜範囲（左右）: 30°
• 研削主軸 — 内面研削主軸回転数: 10,000 1/min
• 芯出し装置 — コーン: 4 MT
• 芯出し装置 — 棒伸び量: 25 mm
• 駆動出力 — 研削主軸 / 油圧ポンプ: 5.5 / 0.75 kW
• 駆動出力 — 内面研削: 1.1 kW
• 駆動出力 — 作業主軸 / 冷却ポンプ: 1.5 / 0.125 kW
• 寸法・重量 — 研削ホイール寸法: 400 mm x 50 mm x 203 mm
• 寸法・重量 — 内面用砥石（最大）: 50 mm x 40 mm x 16 mm
• 寸法・重量 — 内面用砥石（最小）: 45 mm x 35 mm x 10 mm
• 寸法・重量 — 全長×幅×高: 3.61 m x 1.81 m x 1.52 m
• 寸法・重量 — 本体重量: 3,700 kg
