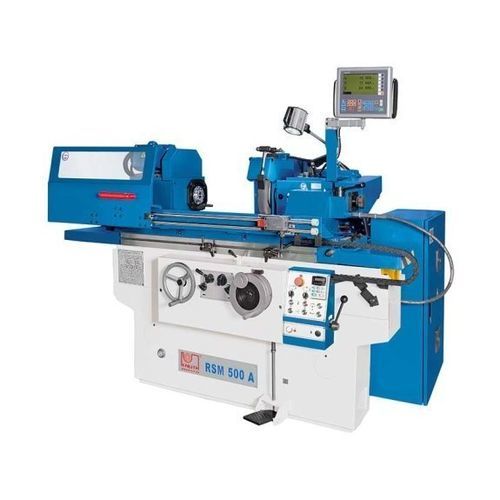

円筒研削機 RSM 500 A

外径内径加工用部品

概要
RSM 500 Aは、中型ワークの内外円筒研削用の汎用円筒研削盤です。重厚な鋳物ベッドと長い支持ガイド、テーブルの傾斜機構、微調整可能な油圧縦送りを備えます。X軸ハンドルの大型目盛環とゼロストップにより精密な送りが可能です。主軸は内研用に180°回転します。標準で充実したアクセサリーパッケージが付属します。

主な特長

• 内外円筒研削に対応
• 研削主軸に油圧式軸受を採用し高い面粗さを実現
• 短尺部品のテーパー研削用に主軸ヘッドを傾斜可能
• X軸に統合された早送り（手動復帰）を搭載
• 充実した標準付属品

仕様
作業範囲
中心高：135 mm
最大ワーク長さ：540 mm
研削長さ：500 mm
研削径範囲：8 mm – 200 mm
定盤なし内径研削：25 mm – 100 mm
中心間最大ワーク重量：50 kg
内面研削深さ：125 mm
テーブル傾斜範囲（最大）：-3° / +9° R / L
ホイール周速度：38 m/s

送り
テーブル送り（無段変速）：0.1 m/min – 4 m/min
X軸目盛一目盛送り：0.005 mm

主軸
作業主軸回転数：25 1/min – 380 1/min
主軸ヘッド傾斜範囲：0–45°
主軸コーン：MT4

研削主軸
内研用研削主軸回転数：16,000 1/min
研削主軸傾斜範囲（左右）：±30°

センタ
センタコーン：MT4

駆動容量
総消費電力：5.625 kVA

寸法・重量
研削ホイール寸法：400 mm x 50 mm x 203 mm
内研用ホイール（最大）：50 mm x 40 mm x 16 mm
内研用ホイール（最小）：45 mm x 35 mm x 10 mm
全体寸法（長さ x 幅 x 高さ）：2.5 m x 1.6 m x 1.5 m
重量：2,500 kg

製品詳細

• 振動吸収性と安定性を確保する堅牢な鋳物ベッド
• 微調整可能な油圧式縦送り（無段変速）
• 縦・横移動用の高精度複合ガイド（V形＋平面）
• 治具取り付けやワーク交換を容易にする油圧式研削ヘッド
• 調整可能で低メンテナンスの分割軸受を採用した研削主軸
• 加工中に最適化可能な作業主軸の無段変速
• テーパ研削用のテーブル傾斜機構
• フットスイッチ式の油圧センタ

標準付属品

• 2軸ポジション表示器（標準装備）
• 内研用装置
• 3爪チャック Ø200 mm
• チャックフランジ
• バランススタンドとシャフト
• ドレッシング装置
• センターチャックと工具
• ホイールフランジ
• 冷却装置
• 作業灯
• サービスツールと取扱説明書
• オープン/クローズドルネット
