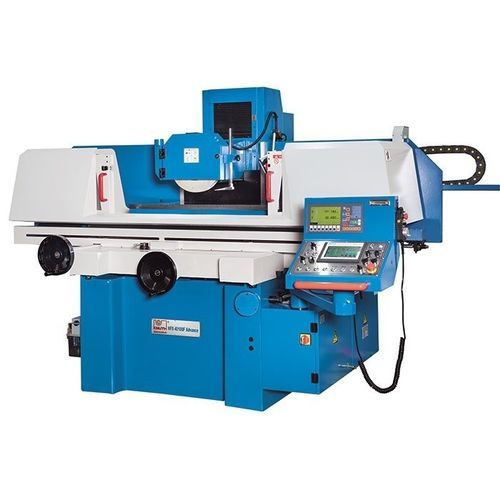

表面研削機 HFS 3063 F Advance

加工用部品磁気クランプ付き普通型

概要
HFS 3063 F Advance は、生産対応のコンベンショナルな平面研削盤です。剛性の高い鋳鉄製ボディ、Siemens PLC とタッチスクリーンによる簡易なオートモードプログラミング、大型の磁性チャックによる歪みのないワーク保持を組み合わせています。基本的な汎用研削盤以上の機能を必要とし、フル CNC へは移行したくない作業場に適しています。

特長

• 脱磁機能内蔵のマグネットチャック
• 予圧付きボールねじとサーボモータを備えた垂直軸で高精度位置決めを実現
• Siemens PLC とタッチスクリーンによる簡易な自動運転プログラム
• 標準装備パッケージ（電子ハンドホイール、砥石ドレッサ、バランススタンド、LED 作業灯等）

製品詳細
マシンフレーム

• 高い剛性とねじり剛性を実現する鋳鉄製フレーム
• 自動集中給油による精密ガイド
• 作業領域はアクセスしやすいカバーで保護
• 強力な冷却ポンプと真空排気装置で研削粉・エアロゾルを抑制

研削スピンドル

• 大径で動的にバランスされたスピンドル、完全密封で永久潤滑
• 予圧済み精密ベアリングにより安定した性能と長時間稼働を実現

プログラミング

• 高品質な予圧ボールねじと強力なサーボにより Y 軸の位置決め精度と再現性を確保
• セットアップやスピンドルの手動移動用の電子ハンドホイールを装備
• Auto モードでは、ユーザー定義の荒取り/仕上げパラメータ、スパークアウト回数、ゼロ戻りを自動処理

油圧

• 連続稼働に適した静音・低発熱の油圧システム
• テーブルの油圧駆動による無段変速と滑らかな方向転換
• 油温安定のための外部油圧ユニットとオイルクーラーを採用

マグネットチャック

• 歪みのない固定を可能にする大型マグネットチャック（標準装備）
• 電気系に統合された制御ユニットで迅速なチャッキングと脱磁を実現

作業領域
最大ワーク重量：270 kg
スピンドルノーズ〜テーブル面距離：580 mm
テーブル寸法：635 mm x 305 mm
マグネットチャック寸法：600 mm x 300 mm
Y 軸目盛分割：0.005 mm
Z 軸目盛分割：0.02 mm
自動横送り Z 軸：0.1 mm - 8 mm
回転数（スピンドル）：1,450 1/min
自動垂直送り：0.005 mm - 0.05 mm

移動量
X 軸移動量：765 mm
Y 軸移動量：340 mm

送り
X 軸油圧送り：7 m/min - 23 m/min
Y 軸早送り：480 mm/min
Z 軸早送り：990 mm/min

駆動出力
主軸モータ出力：4 kW

寸法と重量
研削砥石寸法：350 mm x 40 mm x 127 mm
外形寸法（L x W x H）：2.9 m x 2.2 m x 1.9 m
重量：2800 kg

技術仕様

• モデル：HFS 3063 F Advance
• シリーズ：HFS F Advance
• マグネットチャック（脱磁機能付）
• Siemens PLC とタッチスクリーンによる自動プログラミング
• ボールねじ・サーボによる垂直軸制御
• 外部油圧ユニットとオイルクーラーを備えた油圧駆動テーブル
• 自動集中給油
• カバー付き作業領域と冷却液吸引装置
• 標準付属品：電子ハンドホイール、砥石ドレッサ、バランススタンド/軸、LED 作業灯、取扱説明書
