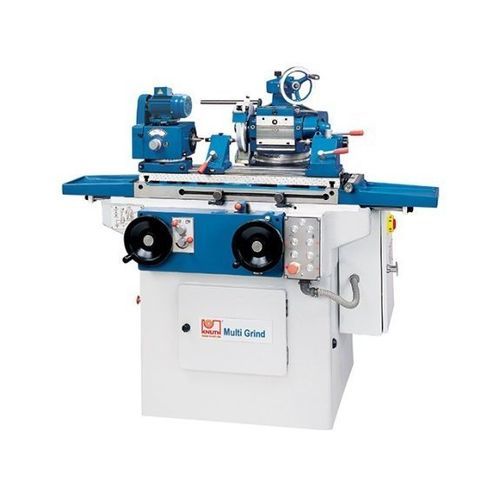

外径研削機 Multi Grind

内径表面工具

概要
Multi-Grindは、外径・内径の円筒研削、平面研削、工具の研削（砥ぎ）を一台で行える工作機械です。片側チャックまたは芯押しによる支えに対応し、主軸に内面研削ユニットを装着可能で、軽い平面研削やフライス・リーマ・旋削工具の刃先研削にも対応します。

特長

• 外径・内径の円筒研削
• 平面研削
• 工具の研削・刃付け
• 油圧式テーブル送り（手動油圧補助あり）
• 2枚の砥石同時装着可能、豊富なアクセサリ

作業範囲
研削径: 200 mm
最大ワーク長: 500 mm
外径研削（最適）: Ø 5–50 x 400 mm
内径研削（最適）: Ø 10–50 x 75 mm
工具研削領域: 200 mm x 500 mm
平面研削（長さ x 幅）: 200 mm x 50 mm
最大ワーク質量: 10 kg
テーブルスイベル範囲: +45° / -30°

送り移動量
Z軸移動量: 480 mm

送り
X軸手輪一回転当たり（微動）: 1 mm
X軸手輪一回転当たり（荒動）: 4 mm
X軸目盛区分（微動）: 0.005 mm
X軸目盛区分（荒動）: 0.02 mm
高さ調整目盛区分: 0.01 mm
縦送り速度（油圧）: 0.1 m/min – 6 m/min
手動（油圧補助）: 最大 7 m/min

主軸頭
主軸頭回転範囲: ± 90°
作業主軸回転数: 110 – 300 min-1（3段）
主軸テーパー: 2 MT
チャック径: 100 mm

研削主軸
研削主軸回転数: 2,500 min-1
内面研削主軸回転数: 13,500 min-1
研削主軸頭回転範囲: ± 90°
縦／横移動: 200 mm

尾座
ハンドル一回転当たりの高さ調整: 2 mm
尾座テーパー: 2 MT
尾座芯押し出し: 14 mm

駆動出力
合計駆動出力: 2.525 kW
主軸駆動モーター: 1.1 kW

寸法・重量
砥石寸法: 200 x 20 x 75 mm
内面研削用砥石（最小/最大）: 10 x 10 x 3 mm / 25 x 20 x 6 mm
外形寸法（L x W x H）: 1.52 m x 1.35 m x 1.4 m
機械重量: 1,300 kg

製品詳細
Multi-Grindは工程の集約により段取りを削減する用途に適しています。主な機能は、温度影響を低減する三点支持の砥石主軸、方向自動切替機能付きの油圧式縦送り、2枚同時装着可能な砥石台、集中潤滑、振動低減のための鋳鉄構造などです。

• 三点支持の砥石主軸により熱変位を抑え均一な研削品質を実現
• 自動方向切替の油圧縦送りと油圧補助付き手動送り
• 横・縦・回転の調整が可能な研削頭で多角度設定に対応
• 操作性の高い電気ボックスと冷却・集塵等の豊富なアクセサリ

技術仕様

• 研削径: 200 mm
• 最大ワーク長: 500 mm
• 外径研削（最適）: Ø 5–50 x 400 mm
• 内径研削（最適）: Ø 10–50 x 75 mm
• 工具研削領域: 200 x 500 mm
• 最大ワーク質量: 10 kg
• Z軸移動量: 480 mm
• 研削主軸: 2,500 min-1；内面: 13,500 min-1
• 作業主軸: 110 / 200 / 300 min-1
• 砥石: 200 x 20 x 75 mm
• 機械寸法: 1.52 x 1.35 x 1.4 m；重量: 1,300 kg
