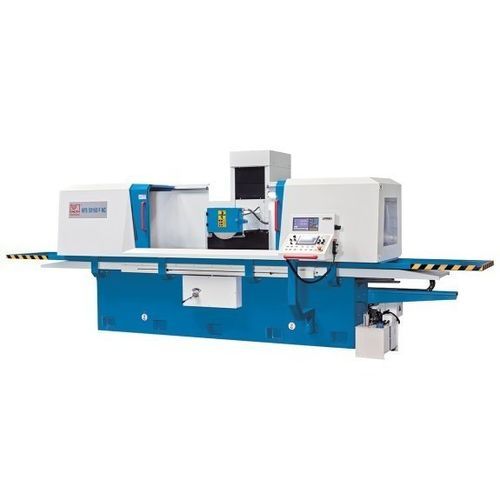

表面研削機 HFS 60160 F NC

大きなワークピース磁気クランプ付きNC

説明
このシリーズの平面研削盤は、精密平面研削やラッピング・研磨の前処理に必要な公差で、大型・重量ワークを加工します。クロスベッド構造に可動カラムを採用し、長いテーブルガイドと作業領域全体への荷重伝達を実現しています。自動・手動の切替が可能で、サンプル生産、修理、教育に対応します。

ハイライト

• 最大の安定性を得られる可動カラム（クロスベッド）構造
• 脱磁機能内蔵の磁気締付プレート
• Siemens Smart Line PLC 制御、編集可能な研削サイクル
• サーボ駆動のNC制御 Y/Z 軸
• タッチスクリーン搭載の操作性の良いHMI
• Y/Z軸用電子ハンドホイール

作業領域
テーブル寸法：600 mm x 1600 mm
スピンドル中心〜テーブル距離：600 mm
テーブル最大搭載荷重：1300 kg
磁気チャック高さ：110 mm
磁気締付プレート寸法：600 mm x 800 mm（2位置）

ストローク
X軸ストローク：1600 mm
Y軸ストローク：630 mm

送り
X軸油圧送り：5 m/min - 25 m/min
Y軸送り：50 mm/min - 500 mm/min
Y軸切込み深さ：0.005 mm - 0.05 mm
Z軸送り：50 mm/min - 1500 mm/min
自動Z軸送り：0 mm/min - 30 mm/min

研削砥石
砥石寸法：350 mm x 40 mm x 127 mm
回転数：1450 1/min

駆動出力
主軸駆動モーター：7.5 kW
油圧モーター：5.5 kW
Y軸サーボモーター：2 kW
Z軸サーボモーター：0.5 kW

寸法・重量
全長 x 幅 x 高さ：5.5 m x 2.75 m x 2.7 m
重量：7000 kg

製品詳細
機械構造と全体設計

• 可動カラムと水平スピンドルを備えた肉厚でリブの入ったクロスベッド構造により、重量ワークでも高い剛性を確保
• 広い作業領域により、大面積ワークや複数ワークの一度の締付での加工が可能
• 高性能冷却装置が標準装備

制御

• タッチスクリーンでアクセス・編集可能な面研削・溝研削用の研削サイクル
• 予圧付きボールねじと強力なサーボによりY・X軸での高精度・高繰返し精度を確保
• Y・Z軸用電子ハンドホイールによりセットアップおよび手動位置決めが容易
• 自動モードでは、粗取り・仕上げパラメータ、スパークアウト回数、ゼロ復帰を自動処理

研削スピンドル

• 大型で動的にバランス取りされたスピンドル、完全密封で永久潤滑
• 予圧された精密ベアリングにより長時間の生産での信頼性を確保

油圧系

• 連続運転に適した静かな作動と低発熱
• テーブルの油圧縦送りは無段変速で、一定速度を維持し滑らかな方向転換を実現
• オイルクーラー付外部油圧ユニットにより温度安定性を確保

磁気締付プレート

• ねじれのない締付けが可能な大型磁気チャックを標準装備
• モダンな制御により安定した保持力と良好な脱磁を実現

仕様

• 型式：HFS 60160 F NC
• ブランド：KNUTH
• テーブル寸法：600 mm x 1600 mm
• スピンドル中心〜テーブル距離：600 mm
• テーブル最大搭載荷重：1300 kg
• 磁気チャック高さ：110 mm
• 磁気締付プレート：600 mm x 800 mm（2位置）
• X軸ストローク：1600 mm
• Y軸ストローク：630 mm
• X軸油圧送り：5 - 25 m/min
• Y軸送り：50 - 500 mm/min
• Y軸切込み深さ：0.005 - 0.05 mm
• Z軸送り：50 - 1500 mm/min
• 自動Z軸送り：0 - 30 mm/min
• 砥石：350 x 40 x 127 mm、1450 1/min
• 主軸モーター：7.5 kW；油圧モーター：5.5 kW
• サーボモーター：Y = 2 kW；Z = 0.5 kW
• 外形寸法（L x W x H）：5.5 m x 2.75 m x 2.7 m
• 重量：7000 kg
• 制御：Siemens Smart Line PLC、タッチスクリーンHMI、編集可能な研削サイクル、NC制御Y/Z軸
