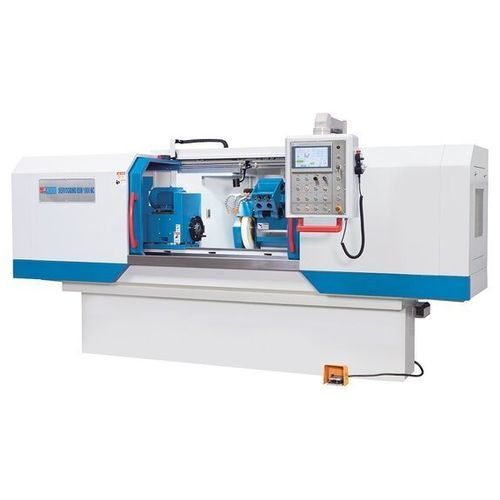

円筒研削機 Servogrind® RSM 1500 NC

外径内径加工用部品

概要
Servogrind® RSM 1500 NC は、長尺かつ重量のあるワーク向けに設計されたコンベンショナルなNC円筒研削盤です。従来の油圧式送りを使用せず、両軸にサーボ駆動を採用して動的性能、繰返し精度、メンテナンス性を向上させています。内面研削装置をオプションで装備可能で、直感的なタッチスクリーンNC制御を備えます。

特長

• タッチスクリーンNC制御（プリセット研削サイクル）
• 外径・内径円筒研削サイクル
• 両軸サーボ駆動（油圧不要の送り）
• テーブル傾斜およびワークスピンドルのスイベル機構
• 標準装備が充実（芯押し、3爪チャック Ø200 mm、ドレッサー、ホイールバランサー等）

機械基礎（ベッド）

• 長尺・重量ワークの加工に適した重厚で剛性の高いベッド
• 精密研削V溝ガイド上を走るスイベルテーブルにより優れた振動減衰性を実現
• 荷重を広い面で分散し、傾きトルクを低減
• 芯押し台は堅牢で、センタ間の締め付けに信頼性を提供

送りと駆動

• サーボ・コンベンショナル方式により滑らかで振動の少ない送りを実現
• CNCに近い位置決め精度を実現する高性能サーボドライブ
• 電子ストッパーと高い繰返し精度による正確な移動限界設定
• 全軸にプレロード付きボールねじを採用し摩擦と始動トルクを低減
• 発熱を抑え安定した熱条件を維持、摩耗を低減
• 駆動部・スピンドル・測定系は保護カバーで覆われ、保守負担が少ない設計

研削ヘッドストック

• プレミアムな直線ガイド上に配置され、微小移動でも高い位置決め精度を確保
• 十分に支持された研削スピンドルにより、荒取りから仕上げまで高い面品質を実現
• 独立モーター駆動の内面研削ユニットは作業領域へ折り込んで使用可能

主軸駆動

• ワーク側スピンドルヘッドは一方へスイベル可能、回転数は無段変速
• 標準で高精度の3爪チャック Ø200 mm を装備

装備

• 大開口ドアを備えた全面カバーの作業空間で安全かつ容易なワーク交換が可能
• 中央操作パネルとタッチスクリーンHMIにより加工パラメータを表示
• LED作業灯、自動集中給油装置
• セットアップを容易にする移動式電子ハンドホイール
• 長尺ワーク用の芯押しは標準付属。強力なクーラント装置、ドレッサー、ホイールバランサー、工具類も標準で提供

NC制御

• NC位置決め制御により、荒取り、仕上げ、スパークアウトを一連の工程で実行可能
• タッチスクリーンで個別の研削サイクルを設定、プログラミング知識は不要
• 長手・横手の円筒研削用メニューと入力支援のグラフィック表示で操作を補助

技術データ
作業領域
芯高: 180 mm
研削径: 8 mm - 320 mm
芯押し使用時: 15 mm - 150 mm
研削長さ: 1,500 mm
内径研削径（芯押しあり）: 35 mm - 100 mm
内径研削径（芯押しなし）: 30 mm - 100 mm
内面研削深さ: 125 mm
最大ワーク重量（芯間）: 150 kg
テーブル最大傾斜範囲: -2° / +9°
ホイール周速: 45 m/s

移動量
研削ヘッド移動量: 250 mm

ヘッドストック
ワークヘッド傾斜範囲: 90°
主軸テーパー: 4 MT
チャック径: 200 mm
ワーク主軸回転数: 25 1/min - 500 1/min

研削ヘッドストック
研削スピンドル回転数: 2,140 1/min
研削ヘッド傾斜範囲（左右）: 10°
内面研削スピンドル回転数: 10,000 1/min

芯押し
芯押しテーパー: 4 MT
芯押し芯押し量: 30 mm

動力
研削スピンドル出力: 4 kW
内面研削出力: 1.1 kW
主軸/クーラントポンプ出力: 1.5 / 0.13 kW

寸法・重量
研削ホイール寸法: 400 mm x 50 mm x 203 mm
内面用砥石寸法（最大）: 50 mm x 40 mm x 16 mm
全長×全幅×全高: 5.1 m x 2.2 m x 1.8 m
重量: 3,700 kg

仕様

• 芯高: 180 mm
• 研削径: 8 - 320 mm
• 研削長さ: 1,500 mm
• 内径（有/無芯押し）: 35 - 100 mm / 30 - 100 mm
• 内面深さ: 125 mm
• 最大ワーク重量（芯間）: 150 kg
• テーブル傾斜: -2° / +9°
• ホイール周速: 45 m/s
• 研削ヘッド移動量: 250 mm
• ワーク主軸: 4 MT、チャック Ø200 mm、25 - 500 1/min
• 研削スピンドル: 2,140 1/min、内面スピンドル: 10,000 1/min
• 出力: 4 kW / 1.1 kW / 1.5 kW / 0.13 kW
• 寸法: 5.1 m x 2.2 m x 1.8 m、重量: 3,700 kg
