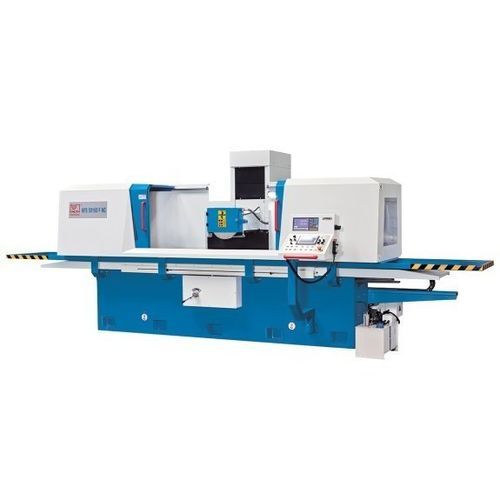

表面研削機 HFS 50160 F NC

大きなワークピース磁気クランプ付き移動コラム

概要
このシリーズの平面研削盤は、精密な平面研削やラッピング・研磨の前処理を要する大型・重量ワークの加工を目的に設計されています。クロスベッド構造と可動コラムにより長いテーブル案内と作業領域全体への荷重伝達が確保されます。自動・手動の両モードで運転可能で、試作、修理、教育に適しています。

主な特長

• 可動コラム設計による高い剛性と安定性
• 脱磁機能内蔵のマグネットチャック
• Siemens Smart Line PLC と研削サイクル
• サーボ駆動のNC制御 Y/Z 軸
• タッチスクリーン式HMIとY/Z用電子ハンドホイール

制御

• 面取り・溝研削の研削サイクルはタッチスクリーンで呼び出し・編集可能
• X/Y軸にプレロード付きボールねじと高出力サーボを搭載し、高精度・高再現性を実現
• 電子ハンドホイールにより据付・手動位置決めが容易
• 自動モードでは荒仕上げ・仕上げのパラメータ、スパークアウト、原点復帰を自動処理

研削主軸

• 大径のダイナミックバランス済み主軸、完全密封、永久潤滑
• 予圧付き精密軸受で長寿命と高い研削性能を確保

油圧系

• 連続運転でも静粛で発熱が少ない設計
• テーブルの油圧長手送りは無段変速で選定速度を一定に保ち、方向転換も滑らか
• 外部油圧ユニットにオイルクーラーを備え、熱安定性を確保

マグネットチャック

• 大面積の標準マグネットチャックにより歪みのないワーク把持が可能
• 現代的な制御で安定した保持力と高品質な脱磁を実現

仕様

• テーブル寸法：500 mm x 1.600 mm
• 主軸中心〜テーブル距離：600 mm
• 最大搭載荷重：900 kg
• マグネットチャック高さ：110 mm
• マグネットプレート寸法：500 mm x 800 mm（2枚）
• X軸移動量：1.600 mm
• Y軸移動量：500 mm
• X軸油圧送り：5 - 25 m/min
• Y軸送り：50 - 500 mm/min
• Y軸切込み深さ：0,005 - 0,05 mm
• Z軸送り：50 - 1.500 mm/min
• Z自動送り：0 - 30 mm/min
• 研削砥石寸法：350 x 40 x 127 mm、回転数：1.450 rpm
• 主軸動力：7,5 kW
• 油圧モーター：3 kW
• Y軸サーボ：2 kW、Z軸サーボ：0,5 kW
• 外形寸法（L x W x H）：6,01 m x 2,5 m x 2,7 m
• 重量：6.000 kg
