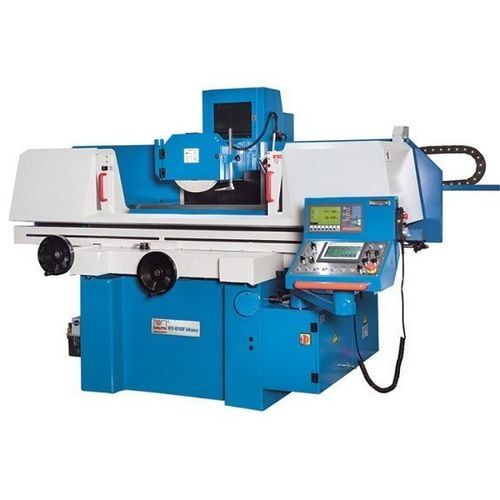

表面研削機 HFS 2550 F Advance

加工用部品磁気クランプ付き普通型

概要
HFS F AdvanceシリーズはKNUTHの最新の平面研削盤で、堅牢な機械構造とSiemensベースの自動化機能を組み合わせたターンキーソリューションを提供します。

主な特長

• 脱磁機能内蔵の磁気チャック
• プリロード付きボールねじとサーボモータを備えた垂直軸による高精度位置決め
• Siemens PLCとタッチスクリーンによる簡易なオートモードプログラミング
• 即時生産に対応する充実した標準装備

製品詳細

• 機械構造: ねじれ剛性に優れる鋳鉄製フレーム、精密ガイド、優れた仕上げ品質
• 潤滑と保護: 全てのガイドは集中自動給油で潤滑され、作業エリアは容易にアクセスできるカバーで保護
• 冷却と集じん: 大容量の冷却ポンプと真空吸引装置により研削粉やエアロゾルを除去

研削主軸

• 過大設計の主軸は動的バランス済みで完全密封、永久給油方式
• 予圧付き精密軸受により長時間稼働でも安定した性能を発揮

プログラミングと制御

• 高品質のプリロードボールねじと強力なサーボによりY軸の再現性と精度を確保
• セットアップや手動主軸移動用の電子ハンドホイール装備
• オートモード: 荒取り/仕上げのパラメータ、スパークアウト回数、ゼロ復帰を自動処理

油圧装置

• 連続運転でも安定した結果を生む静かな運転と低発熱
• テーブルの縦方向移動は油圧駆動で無段変速、滑らかな方向転換
• 外付け油圧ユニットにオイルクーラーを装備し温度安定性を確保

磁気チャック

• 標準装備の大型磁気チャックにより歪みのない締付け
• 締付けと脱磁を迅速に行う統合制御ユニット

作業領域（仕様テーブル）
ワーク最大質量: 180 kg
主軸先端〜テーブル面距離: 450 mm
テーブル寸法: 508 mm x 254 mm
磁気チャック寸法: 500 mm x 250 mm
目盛環分解能 Y軸: 0.005 mm
目盛環分解能 Z軸: 0.02 mm
自動横送り Z軸: 0.1 mm - 8 mm
主軸回転数: 2,850 1/min
自動縦送り: 0.005 mm - 0.05 mm

ストローク（仕様テーブル）
X軸ストローク: 560 mm
Y軸ストローク: 275 mm

送り（仕様テーブル）
油圧送り X軸: 5 m/min - 25 m/min
早送り Y軸: 480 mm/min
早送り Z軸: 790 mm/min

駆動容量（仕様テーブル）
主軸モータ出力: 2.2 kW

寸法と重量（仕様テーブル）
研削砥石寸法: 200 mm x 20 mm x 31.75 mm
外形寸法（L x W x H）: 2.3 m x 1.6 m x 1.68 m
質量: 1,800 kg

技術仕様

• 機種: HFS 2550 F Advance
• ワーク積載量: 最大180 kg
• テーブル（W x D）: 508 x 254 mm
• 磁気チャック: 500 x 250 mm（脱磁機能内蔵）
• X軸ストローク: 560 mm
• Y軸ストローク: 275 mm
• Z軸横送り（自動）: 0.1–8 mm
• Z軸縦送り（自動）: 0.005–0.05 mm
• 砥石: 200 x 20 x 31.75 mm
• 主軸回転数: 2,850 1/min
• 主電動機: 2.2 kW
• 早送り: Y = 480 mm/min, Z = 790 mm/min
• 制御: Siemens PLC とタッチスクリーン（オートモード）
• 機械質量（約）: 1,800 kg
