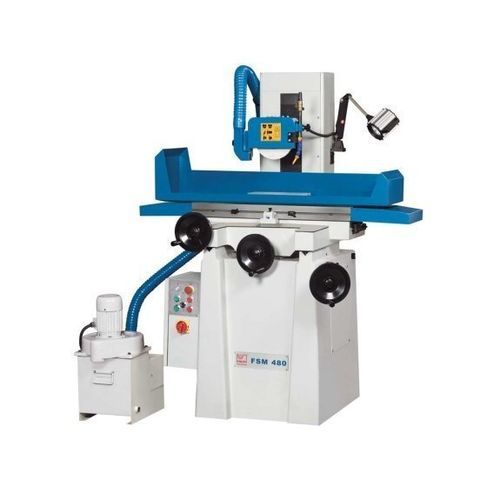

表面研削機 FSM 480

部品用磁気クランプ付き普通型

概要
手動式の平面研削盤 FSM 480 は、短時間で簡易かつ高精度な研削作業を低コストで実行するために設計されています。修理工場や教育用ワークショップに適し、クロステーブル構造により安定した幾何精度を確保します。テーブルの摺動は良好で、永久磁石チャックと集塵（排気）装置が標準装備です。

特長

• 振動吸収に優れた鋳鉄製マシンベース
• 永久磁石チャック 125 x 300 mm
• 充実の標準装備
• 角度可変の研削バイス

作業領域（テーブル）
テーブル寸法: 210 mm x 450 mm
主軸中心からテーブル面までの距離: 450 mm

送り量（可動域）
X軸送り: 480 mm
Y軸送り: 230 mm
ハンドル1回転当たりの送り量 X軸: 5 mm
ハンドル1回転当たりの送り量 Y軸: 5 mm
ハンドル1回転当たりの送り量 Z軸: 1 mm

送り / 目盛
X軸目盛分割: 0.02 mm
Y軸目盛分割: 0.02 mm
Z軸目盛分割: 0.005 mm

精度
到達可能な表面粗さ: ≤ 0.63 µm Ra
研削平行度: 0.005 mm / 300 mm

駆動
主軸駆動モーター出力: 1.5 kW

寸法および重量
砥石寸法: 200 x 13 x 32 mm
本体質量: 730 kg

製品詳細

• 高荷重対応の主軸を予圧付きアンギュラ深溝玉軸受にて支持し、低振動・高精度・長寿命を実現
• 高荷重に対応する封印・バランス済みの主軸モーター
• 振動を抑える堅牢なクロステーブル構造
• X・Y方向のV溝および平面ガイドによる安定した精度保持
• テーブルの縦送りはリニアボールガイドおよびリニアローラガイド
• 任意位置でのゼロセットが可能な調整式ハンドル目盛
• 集中潤滑装置

標準装備

• 集塵（排気）装置
• 作業灯
• 永久磁石チャック 125 x 300 mm
• バランスシャフトおよびバランスステーション
• 角度調整可能な研削バイス
• 工具一式および操作マニュアル
• 砥石フランジ、ドレッサー、砥石

オプション

• 冷却装置（FSM 480 向けモデルあり）

技術仕様

• 型式: FSM 480
• 作業テーブル: 210 x 450 mm
• 主軸-テーブル距離: 450 mm
• X送り: 480 mm
• Y送り: 230 mm
• Z送り（ハンドル1回転当たり）: 1 mm（Z目盛分割 0.005 mm）
• 目盛分割: X/Y 0.02 mm, Z 0.005 mm
• 主軸モーター出力: 1.5 kW
• 砥石: 200 x 13 x 32 mm
• 到達表面粗さ: ≤ 0.63 µm Ra
• 機械重量: 730 kg
