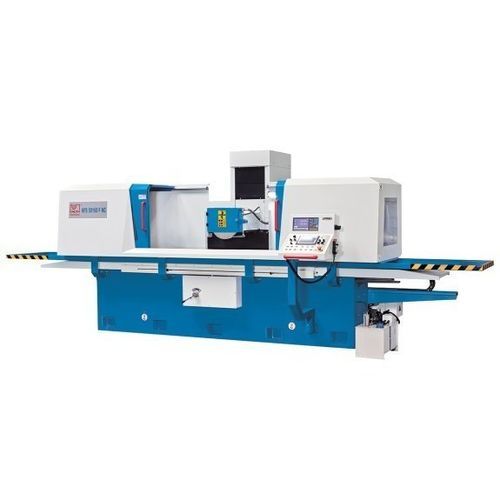

表面研削機 HFS 50100 F NC

大きなワークピース磁気クランプ付き移動コラム

概要
HFS 50100 F NCは、精密な平面研削やラッピング・研磨の前処理を必要とする大型・重量ワークの加工向けに設計されたクロスベッド式平面研削盤です。移動式コラム構造により長いテーブルガイドを実現し、荷重の最適な配分を可能にします。自動／手動切替により試作、修理、操作教育に対応します。

特長

• 移動式コラムとクロスベッド構造による高い剛性と安定性
• 脱磁機能内蔵の大型磁気チャック
• 研削サイクルを備えたSiemens Smart Line PLCとタッチスクリーンHMI
• サーボ駆動のNC制御Y/Z軸
• 連続可変の油圧X軸テーブル送り
• Y/Z軸用電子ハンドホイールによる精密手動位置決め

製品詳細

• リブ付きのクロスベッド機械台と水平主軸により重負荷下でも高い剛性を確保
• 大面積の作業領域により大形ワークの単品加工や複数ワークの一回セットアップ加工が可能
• 高性能の冷却システムおよびオイルクーラー付の外部油圧ユニットを標準装備

作業領域
テーブル寸法: 500 mm x 1.000 mm
主軸中心〜テーブル距離: 600 mm
最大テーブル荷重: 700 kg
磁気チャック高さ: 110 mm
磁気チャック寸法: 500 mm x 1.000 mm
磁気チャック数: 1台

移動量
X軸移動量: 1.000 mm
Y軸移動量: 500 mm

送り
油圧X軸送り: 5 m/min - 25 m/min
Y軸送り: 50 mm/min - 500 mm/min
Y軸送り深さ: 0.005 mm - 0.05 mm
Z軸送り: 50 mm/min - 1.500 mm/min
自動Z軸送り: 0 mm/min - 30 mm/min

砥石
砥石寸法: 350 mm x 40 mm x 127 mm
回転数: 1.450 1/min

駆動出力
主駆動モーター: 7.5 kW
油圧モーター: 3 kW
Y軸サーボ: 2 kW
Z軸サーボ: 0.5 kW

寸法・重量
外形寸法（L x W x H）: 4.5 m x 2.65 m x 2.7 m
重量: 5.500 kg

制御

• Siemensタッチスクリーンで面・溝研削のサイクルを編集可能
• 予圧ボールねじと高出力サーボで高精度・高再現性を実現
• 自動モードは荒取り／仕上げパラメータ、スパークアウト回数、原点復帰を自動処理

主軸

• 動的バランスされた密封構造・永久潤滑の大型主軸
• 予圧精密ベアリングにより長時間稼働でも高い信頼性

油圧

• 連続運転時の低発熱・静粛性を確保
• テーブル油圧送りは無段変速でスムーズな方向転換を実現
• 外部油圧ユニット＋オイルクーラーで温度安定性を確保

磁気チャック

• 作業面全体で歪みなくワークを保持する大型磁気チャックを標準装備
• 最新の制御で安定した保持力と高品質の脱磁を実現

標準装備（抜粋）

• 2軸位置表示器 X.Pos 3.2
• Y/Z軸用電子ハンドホイール
• 砥石フランジ
• ワークスペースカバー
• 冷却装置
• ダイヤモンドドレッサー台（ダイヤモンド除く）
• バランスステーションおよびシャフト
• LED作業灯
• 磁気チャック
• 調整ねじ・工具一式
• 取扱説明書
• Siemens PLC（タッチスクリーン）
• 自動集中給油

オプション（抜粋）

• 磁気分離器＋紙フィルタを備えた冷却システム
• リザーバなしの磁気分離器
• HFS 50100 F NC用微細極磁気チャックまたはアップグレード
• サーボ式砥石ドレッサー

技術仕様

• 型式: HFS 50100 F NC
• テーブル: 500 x 1.000 mm
• 主軸中心〜テーブル: 600 mm
• 最大テーブル荷重: 700 kg
• 移動量 X/Y: 1.000 mm / 500 mm
• 送りと速度は上記参照
• 砥石: 350 x 40 x 127 mm, 1.450 1/min
• 主モーター 7.5 kW; 油圧 3 kW; サーボ Y/Z 2 kW / 0.5 kW
• 外形寸法: 4.5 x 2.65 x 2.7 m; 重量: 5.500 kg
