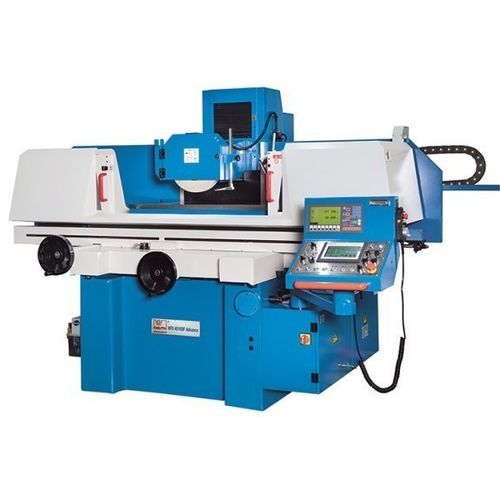

表面研削機 HFS 4080 F Advance

加工用部品磁気クランプ付き普通型

概要
KNUTHのHFS F Advanceシリーズは、鋳鉄製のマシンフレームとSiemensベースの制御を組み合わせた汎用的な平面研削盤群であり、完全なCNCの複雑さを伴わない自動化機能を提供します。高度な汎用研削を求める工場向けの機種です。

主な特徴

• 脱磁機能内蔵の磁気チャック
• ボールねじとサーボモーターを備えた垂直軸による高精度位置決め
• Siemens PLCとタッチスクリーンによる簡易なオートモードプログラミング
• 磁気チャック、自動中央潤滑、冷却・吸引装置、ダレスタ、バランス器具、LEDランプ、取扱説明書などの充実した標準装備

製品詳細

• フレーム：鋳鉄製構造により剛性とねじれ剛性を確保
• 潤滑：全てのガイドを自動中央潤滑で給油
• 作業領域保護：冷却液や砥削粉を閉じ込める容易にアクセス可能なカバー
• 冷却・吸引：強力な冷却ポンプと真空排気を組み合わせ、砥削粉やエアロゾルを除去
• 研削主軸：大型で動的にバランスされた完全封止型主軸、永久潤滑と予荷重精密軸受を採用
• プログラミング：Y軸に予荷重ボールねじとサーボを搭載、電子ハンドホイールで手動調整可能。オートモードで荒取り/仕上げ、スパークアウト、ゼロ復帰を自動処理
• 油圧：テーブルの縦移動は油圧駆動で滑らかな方向切替を実現。外部油圧ユニットにオイルクーラを装備し温度安定性を確保
• 磁気チャック：歪みの少ない大判細極磁気チャック、速やかな着磁・脱磁を行う統合制御

主な仕様（概要）

• ワーク最大重量：500 kg
• テーブル寸法：813 mm x 406 mm
• 主軸先端〜テーブル距離：580 mm
• 磁気チャック寸法：800 mm x 400 mm
• Y軸目盛分割：0.005 mm
• Z軸目盛分割：0.02 mm
• Z軸横送り自動幅：0.1 mm - 8 mm
• 研削主軸回転数：1,450 1/min
• 自動垂直送り：0.005 mm - 0.05 mm
• X軸ストローク：910 mm
• Y軸ストローク：450 mm
• X軸油圧送り：7 - 23 m/min
• Y軸早送り：480 mm/min
• Z軸早送り：990 mm/min
• 主軸モータ出力：4 kW
• 砥石寸法：350 x 40 x 127 mm
• 外形寸法（L x W x H）：3.6 m x 2.4 m x 1.9 m
• 機械質量：3,400 kg

標準装備

• 脱磁機能付き磁気チャック
• 自動中央潤滑装置
• 作業領域カバー
• 冷却および吸引装置
• ダレスタおよびバランシング装置
• LED作業灯
• Siemens PLC とタッチスクリーン（オートモード）
• 取扱説明書および整備工具

備考
基本装備での供給を行います。特定の生産要件に合わせたオプションが利用可能です。
