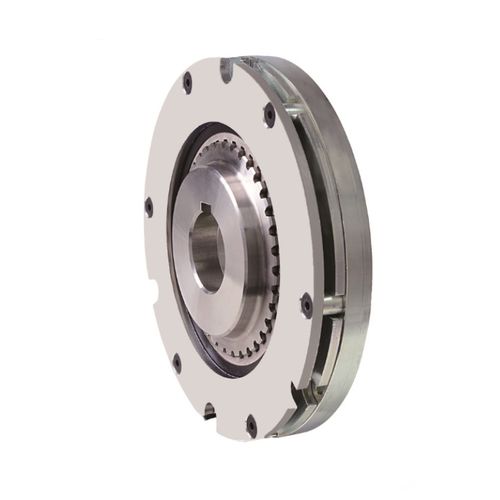

摩擦ブレーキ ユニット BXR series

ばね作動式サーボ モーター用エンジン用

説明
BXRモデルは、設置スペースが限られる用途向けの非常用および保持ブレーキです。超薄型の構造と極めて低いローター慣性により、ロボット、サーボドライブ、コンパクトなシステムでの確実な保持および非常停止機能に適しています。

主な特長

• トルク範囲：5〜55 Nm
• 狭い設置空間向けの超薄型設計
• 非常に低いローター慣性
• 回転速度：最大 5'000 rpm（モデルにより異なる）
• 角形ハブ（Type 10）およびスプラインハブ（Type 20）で提供

技術データ — タイプ10（角形ハブ）
モデル | 定格トルク (Nm) | 耐熱クラス | Max. rpm (min^-1) | 慣性モーメント J (kg·m^2) | 最大制動エネルギー Ebal (J) | 総制動エネルギー ET (J) | 作動時間 ta (s) | 解放時間 tar (s) | 質量 (kg)
BXR-06-15-005 | 5 | F | 5000 | 2.35 × 10^-5 | 500 | 2.0 × 10^5 | 0.05 | 0.02 | 0.9
BXR-08-15-012 | 12 | F | 5000 | 3.45 × 10^-5 | 800 | 2.0 × 10^5 | 0.08 | 0.02 | 1.2
BXR-10-15-016 | 16 | F | 5000 | 1.12 × 10^-4 | 1500 | 2.2 × 10^6 | 0.11 | 0.05 | 1.3
BXR-12-15-030 | 30 | F | 5000 | 1.88 × 10^-4 | 1500 | 2.5 × 10^6 | 0.12 | 0.03 | 2.3
BXR-14-15-038 | 38 | F | 3600 | 4.22 × 10^-4 | 1800 | 3.0 × 10^6 | 0.12 | 0.03 | 3.0
BXR-16-15-055 | 55 | F | 3600 | 7.10 × 10^-4 | 2000 | 3.0 × 10^6 | 0.22 | 0.10 | 3.6

技術データ — タイプ20（スプラインハブ）
モデル | 定格トルク (Nm) | 耐熱クラス | Max. rpm (min^-1) | 慣性モーメント J (kg·m^2) | 最大制動エネルギー Ebal (J) | 総制動エネルギー ET (J) | 作動時間 ta (s) | 解放時間 tar (s) | 質量 (kg)
BXR-06-25-005 | 5 | F | 5000 | 3.39 × 10^-5 | 500 | 2.0 × 10^5 | 0.05 | 0.02 | 1.1
BXR-08-25-012 | 12 | F | 5000 | 7.56 × 10^-5 | 800 | 2.0 × 10^5 | 0.08 | 0.02 | 1.4
BXR-10-25-016 | 16 | F | 5000 | 3.02 × 10^-4 | 1500 | 2.2 × 10^6 | 0.11 | 0.05 | 1.6
BXR-12-25-030 | 30 | F | 5000 | 4.77 × 10^-4 | 1500 | 2.5 × 10^6 | 0.12 | 0.03 | 2.6
BXR-14-25-038 | 38 | F | 3600 | 11.3 × 10^-4 | 1800 | 3.0 × 10^6 | 0.12 | 0.03 | 3.5
BXR-16-25-055 | 55 | F | 3600 | 19.1 × 10^-4 | 2000 | 3.0 × 10^6 | 0.22 | 0.10 | 4.1

タイプ情報
Type 10：角形ハブ、使用可能電圧：24、90、180 V DC
Type 20：スプラインハブ、使用可能電圧：24、90、180 V DC

寸法 — BXR Type 10 (単位 [mm])
モデル | A | B | C | D | E | r | E | F | R | S | J | J1 | L | N | K | K1 | a
BXR-06-15-005 | 83.5 | 76 | 82 | 47 | R0,5 | 42 | 35 | 4.5 | 9 | 17 | - | 7 | 14.7 | 25 | - | 0.1
BXR-08-15-012 | 93.5 | 85 | 92 | 49 | R0,5 | 42 | 35 | 4.5 | 10 | 19 | - | 7 | 15.7 | 27 | - | 0.1
BXR-10-15-016 | 123.5 | 115 | 122 | 62 | R0,5 | 55 | 45 | 4.5 | 9.5 | 14.6 | - | 9 | 13.7 | 24.3 | - | 0.1
BXR-12-15-030 | 137.5 | 130 | 136 | 65 | R1 | 62 | 50 | 4.5 | 12 | 15.4 | - | 9 | 12.5 | 25 | - | 0.03
BXR-14-15-038 | 167.5 | 158 | 166 | 80 | R1 | 74 | 60 | 5.5 | 12 | 16 | - | 9 | 12 | 25 | - | 0.03
BXR-16-15-055 | 185 | 175 | 184 | 100 | R1 | 86 | 65 | 5.5 | 12.5 | 21.3 | - | 11.5 | 19.4 | 32.8 | - | 0.10

寸法 — BXR Type 20 (単位 [mm])
モデル | A | B | C | D | E | r | E | F | R | S | J | J1 | L | N | K | K1 | a
BXR-06-25-005 | 83.5 | 76 | 82 | 47 | R0,5 | 36 | - | 4.5 | 9 | 10.5 | 18 | 12.5 | 14.7 | 25 | 30.5 | 0.1
BXR-08-25-012 | 93.5 | 85 | 92 | 49 | R0,5 | 42 | - | 4.5 | 10 | 11.5 | 20 | 13.5 | 15.7 | 27 | 33.5 | 0.1
BXR-10-25-016 | 123.5 | 115 | 122 | 62 | R0,5 | 56 | - | 4.5 | 9.5 | 14.6 | 18 | 15 | 13.7 | 24.3 | 33 | 0.1
BXR-12-25-030 | 137.5 | 130 | 136 | 65 | R1 | 61 | - | 4.5 | 12 | 8.7 | 17.7 | 15 | 12.5 | 25 | 32.7 | 0.15
BXR-14-25-038 | 167.5 | 158 | 166 | 80 | R1 | 75 | - | 5.5 | 12 | 7.2 | 17.2 | 16 | 12 | 25 | 33.2 | 0.15
BXR-16-25-055 | 185 | 175 | 184 | 100 | R1 | 82 | - | 5.5 | 12.5 | 13.6 | 24.6 | 18 | 19.4 | 32.8 | 42.6 | 0.20

技術仕様 / 特性

• シリーズ / 型名：BXR
• 機能：非常用および保持ブレーキ
• トルク範囲：5〜55 Nm
• 耐熱クラス：F
• 最大回転速度：モデルにより最大 5'000 rpm
• 利用可能なハブタイプ：Type 10（角形ハブ）、Type 20（スプラインハブ）
• 利用可能電圧：24 V、90 V、180 V DC
• 狭い設置空間やロボット/サーボ用途向けに設計
• 製品ページに 3D モデルおよび PDF データシートあり
