スプール油圧方向制御弁 30

電子操作式パイロット式パイロット

製品説明

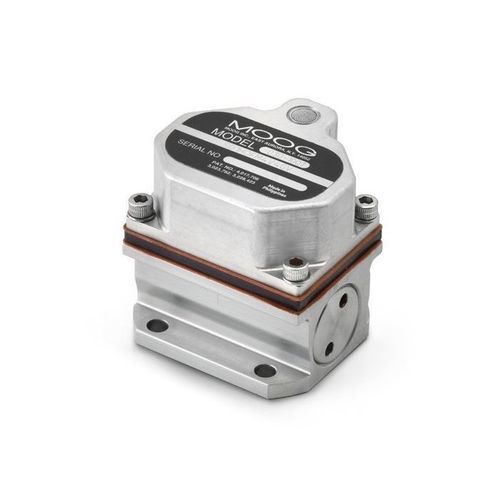

Moogのシリーズ30は、二段流量制御のサーボバルブで、デュアルノズルと機械式フィードバックを備え、ステンレス製ボディと環境密封されたコンパートメント内に統合されたトルクモータを特徴とします。ノズル‑フラッパー設計により、コンパクトな筐体で高い応答性、安定性、精度を実現します。
シリーズ30は潜在的に過酷な環境でも長寿命で信頼性の高い動作を実現するよう設計されています。動作温度範囲は -40 °F (-40 °C) から 400 °F (204.4 °C) をサポートします。

特長

• 機械式フィードバックを備えた二段流量制御
• 高分解能・低ヒステリシスを実現する低摩擦デュアルノズルパイロット段
• 過酷な条件（大きな衝撃、振動、圧力）に対応する堅牢な構造
• 超コンパクトで軽量なパッケージ
• 制御性を向上させる高速応答
• ステンレス製ボディおよび環境密封されたコンパートメント内の統合トルクモータ

仕様
油圧データ
定格流量*: 0.95～6.9 l/min
標準構成: 0.95, 1.9, 2.8, 3.8, 5.7, 6.9 l/min
最大使用圧力: 310 bar

性能データ
100% ステップ応答**: 2.5 ms
周波数応答***: 200 Hz

電気データ
定格信号****: 10～40 mA
標準構成: 10, 20, 40 mA

物理データ
サイズ（取り付けパターン）: サイズ01 (ISO 10372-01-01-0-92)
重量: 185 g
追加オプション: 換気付モーターキャップ；極性反転

注記
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

特性 / 仕様

• タイプ: 機械式フィードバックを備えた二段式ノズル‑フラッパーサーボバルブ
• 流量範囲: 0.95–6.9 l/min (標準構成: 0.95, 1.9, 2.8, 3.8, 5.7, 6.9 l/min)
• 最大使用圧力: 310 bar
• 100% ステップ応答: 2.5 ms (3,000 psi 系統圧力時)
• 周波数応答: 200 Hz (90° 位相遅れ時)
• 電気入力信号: 10–40 mA (標準: 10, 20, 40 mA)
• サイズ: サイズ01 (ISO 10372-01-01-0-92)
• 重量: 185 g
• 本体/駆動: ステンレス製ボディ、統合トルクモータ、環境密封
• 動作温度範囲: 約 -40 °C ～ 204.4 °C
• オプション: 換気付モーターキャップ；極性反転
