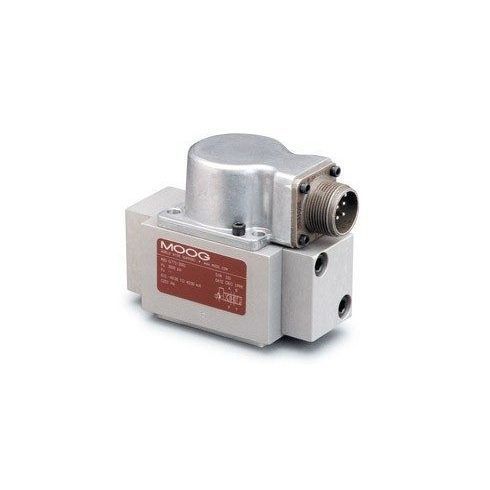

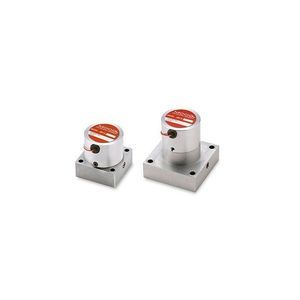

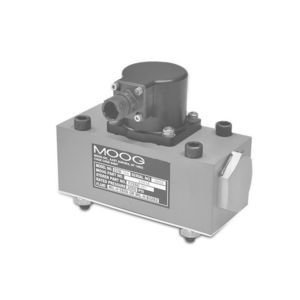

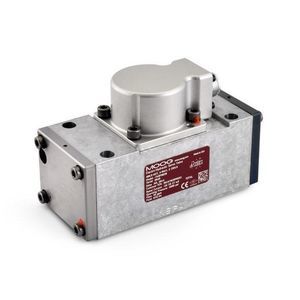

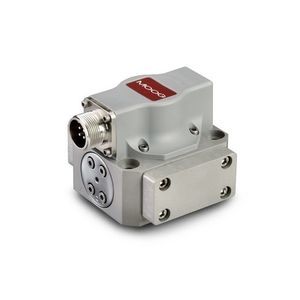

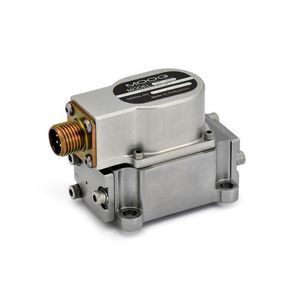

スプール油圧方向制御弁 771

ポペット電子操作式パイロット式

製品説明
771、772、773 シリーズの流量制御サーボバルブは、3方向用途および主に4方向用途向けのスロットル型サーボバルブです。高性能な2段設計により、制御スプール当たりのバルブ圧力降下が210 bar（3000 psi）の条件で、定格流量範囲1.9～57 L/min（1～15 gpm）をカバーします。本バルブは、高い動的応答が要求される位置、速度、圧力、力の電動油圧制御システムに適しています。77X バルブは、卓越したダイナミクスが必要な用途に最適です。

特長

• 機械的フィードバック（MFB）を備えた2段式サーボバルブ
• 低摩擦の二重ノズルパイロット段技術により、高いダイナミクス、高分解能、低ヒステリシスを実現
• 高いコイル駆動力と堅牢な構造で長寿命を確保
• コンパクトな本体サイズ
• 危険場所認証が必要な用途向けに耐爆・本質安全（エクストリンジックセーフ）バージョンを用意

仕様（表）
仕様
油圧データ
定格流量*: 1.9 ～ 57 L/min
標準構成: 4、10、19、38、57 L/min
最大使用圧力: 210 または 350 bar
性能データ
100% ステップ応答**: 4 ～ 17 ms
周波数特性***: 115 ～ 215 Hz
電気データ
定格信号****: 8 ～ 200 mA
標準構成: 8、15、20、40、200 mA
物理データ
取り付けサイズ: (G)771: Size 02 (ISO 10372-02-02-0-92); (G)772: Size 03 (ISO 10372-03-03-0-92); (G)773: Moog Standard
質量: 0.86 kg
その他のオプション: 本質安全、磁気ゼロ調整、通気型モータキャップ、逆極性

* @ ∆p 70 bar (1,000 psi)
** システム圧力3,000 psiでの応答
*** 90°位相遅れ時
**** 単一コイル

資料 / ドキュメント（抜粋）
複数の製品文書および設置図面が利用可能（カタログ、マニュアル、データシート、設置図）。
