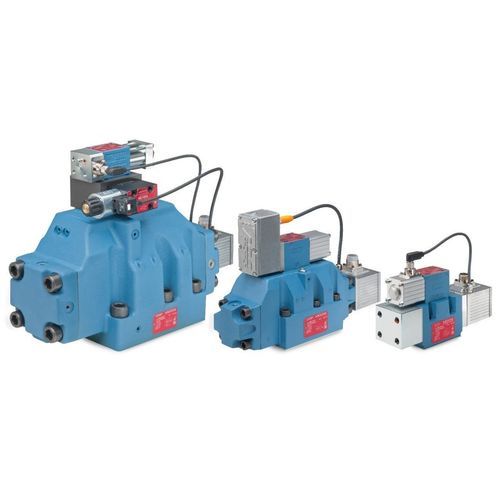

スプール油圧方向制御弁 D68x

パイロットコンパクト

製品説明
MoogのD68xシリーズは、電子機器を内蔵しアナログインターフェースを備えた油圧パイロット式比例弁です。D68x比例弁は弁体に直接組み込まれたスプールを持ち、油圧でパイロットされるため、より高い流量および各種のフェイルセーフオプションに対応します。本シリーズでは、優れた動特性と高効率を持つコンパクトなパイロット（miniDDV）を採用しています。弁は二段式で、サイズ05、07、08、10で提供されます。これらの比例弁は要求の高い産業用途向けに設計され、高い機能柔軟性と優れた動特性を備えています。

特長

• 高い公称流量を実現する最適化された弁体設計
• 低い内部漏れを実現するパイロットバリアントによる高エネルギー効率
• 必要な最小パイロット圧が低い
• 高い機能柔軟性をもたらす増幅・制御用電子回路を統合
• パイロット段の高い固有周波数により優れた動的応答
• 用途に最適化できる各種フェイルセーフオプションを用意
• オプション：電子回路を内蔵しパイロット位置を検出する新しいパイロット弁

仕様
モデル: D681 | D682 | D683 | D684 | D685
機能: 流量制御
取付パターン: ISO 4401 サイズ 05 (NG10) | ISO 4401 サイズ 07 (NG16) | ISO 4401 サイズ 08 (NG25) | ISO 4401 サイズ 08 (NG25+) | ISO 4401 サイズ 10 (NG32)
油圧データ - 制御辺ごとのΔpN 5 barでの定格流量: 30〜80 l/min | 150〜250 l/min | 350 l/min | 550 l/min | 1000〜1500 l/min
油圧データ - 最大流量: 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
最大使用圧力: ポート P, A, B - 350 bar
ポート T（内部Y）- 70 bar（仕様により50 barの場合あり）
ポート T（外部Y）- 250 bar または 350 bar（仕様による）
ステップ応答 0〜100 %: 9〜11 ms | 10〜13 ms | 10〜18 ms | 11〜26 ms | 35〜40 ms

電気データ
供給電圧: 24 V DC (18〜32 V DC)
公称信号オプション: ±10 V、±10 mA、4〜20 mA
電気インターフェース: 6+PE、11+PE

特性 / 技術仕様

• シリーズ: D68x (モデル D681–D685)
• 構成: 二段式
• 利用可能なサイズ: サイズ05 (NG10)、07 (NG16)、08 (NG25)、08 (NG25+)、10 (NG32)
• 定格流量 (ΔpN 5 bar): モデル依存 30–1500 l/min（典型範囲: 30–80; 150–250; 350; 550; 1000–1500 l/min）
• 最大流量: 最大3600 l/min（モデル依存）
• 最大使用圧力 ポート P/A/B: 350 bar
• ポート T: Y構成により 50 / 70 / 250 / 350 bar
• ステップ応答 (0–100 %): モデル依存 9–40 ms
• 供給電圧: 24 V DC (18–32 V DC)
• 信号入力: ±10 V、±10 mA、4–20 mA
• 電気インターフェースオプション: 6+PE または 11+PE
