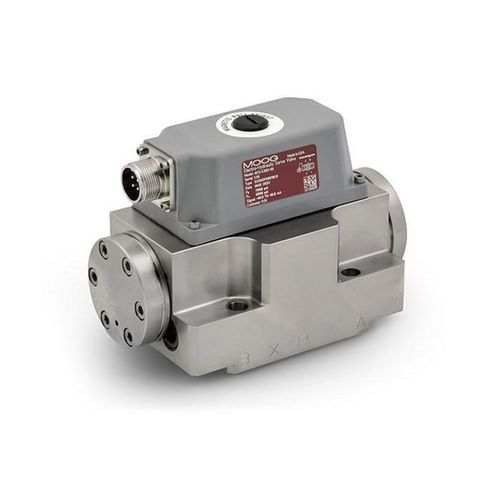

スプール油圧方向制御弁 72

ポペット電子操作式パイロット式

製品概要
シリーズ72の流量制御サーボバルブは、3ウェイおよび主に4ウェイ用途向けの絞り弁タイプのバルブです。2段構成で、スプール当たりの弁圧損失∆p 35 bar (500 psi)時に95～225 l/min（25～60 gpm）の定格流量範囲をカバーします。出力段はクローズド4ウェイスプールです。パイロット段は対称型のダブルノズル＆フラッパーで、乾式トルクモータ（ダブルエアギャップ）により駆動されます。スプール位置の機械的フィードバックは片持ちばねで行われます。

特長

• 機械的フィードバック（MFB）付き2段流量制御サーボバルブ
• 低摩擦のダブルノズルパイロット段により高い動特性、高分解能、低ヒステリシスを実現
• コイルの高い駆動力と堅牢な設計で長寿命
• 乾式トルクモータ
• 独立したパイロット供給用の第5ポート（オプション）
• フィルタ付き／無しのモデルを用意
• 現場で交換可能な一次段フィルタにより保守が容易

仕様
以下に油圧データおよび性能データを示します。

• 定格流量*: 95～225 l/min
• 標準流量構成: 95、150、225 l/min
• 最大使用圧力: 210、350、または490 bar
• 100% ステップ応答**: 11～33 ms
• 周波数特性***: 約80～85 Hz
• 定格電気信号****: 8～200 mA（標準: 8、15、40 mA）
• 取り付けパターン寸法: サイズ6 (ISO 10372-06-05-0-92)
• 重量: 鋼製本体 7.26 kg、アルミニウム本体 3.52 kg
• 設計: 2段、クローズド4ウェイスプール；パイロット段は対称ダブルノズル＆フラッパー；乾式トルクモータ；片持ちばねによる機械的フィードバック
• オプション: 本質安全対応、高いゼロオフセット、磁気式ゼロ調整、極性反転、高温ボビン、ダブルゲイン

追加情報
* @ Δp 35 bar (500 psi)/スプール当たり
** 3,000 psi システム圧での応答
*** 90° 位相遅れ時
**** 単巻線コイル
