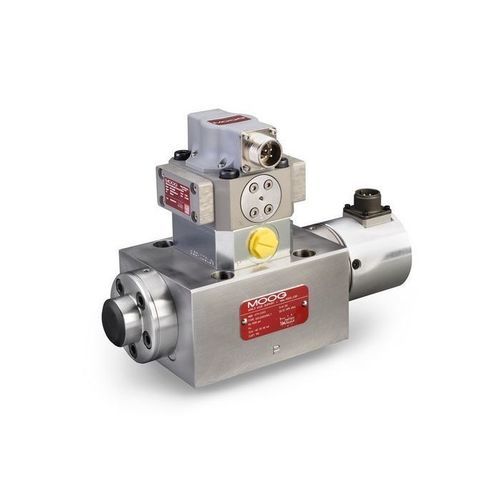

スプール油圧方向制御弁 79-100

パイロット電気油圧式

製品説明
Moogシリーズ79の流量制御サーボバルブは、3方向および主に4方向用途向けの絞り弁です。これらの3段式サーボバルブは、高流量および高出力を必要とする用途向けに設計されています。バルブは、高い動的性能を要求する位置、速度、圧力、または力の電動油圧制御システムに適しています。

特長

• 高流量・高出力を必要とする用途向けの3段式サーボバルブ
• 高いコイル駆動力と堅牢な構造により長寿命を実現
• 低ヒステリシスと優れた直線性のための主スプール上の電気フィードバック
• 外部パイロット給油およびリターンポートをオプションで選択可能

仕様
油圧データ
定格流量*: 115〜225 l/min
標準構成: 115、225 l/min
最大使用圧力: 210、310 または 350 bar

性能データ
100% ステップ応答**: 14 ms
周波数応答***: 55 Hz

電気データ
定格信号****: 20〜50 mA
標準構成: 15、40 mA

物理データ
サイズ（取付パターン）: サイズ6 (ISO 10372-06-05-0-92)
重量: 10.9 kg

その他のオプション: 並列内部配線、逆極性

注記
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
