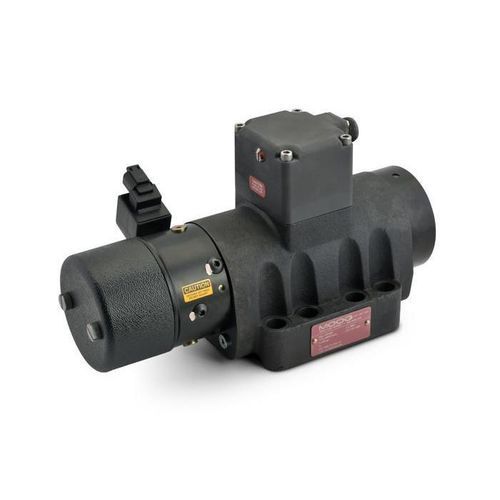

スプール油圧方向制御弁 728

電子操作式パイロット式パイロット

製品説明
Moogのシリーズ728のバルブは、大流量を必要とする動作シミュレーション用途向けの二段式サーボバルブです。これらのバルブは通常、用途固有の要件に合わせて個別に構成されます。

特長

• 機械式フィードバックを備えた2段流量制御
• 高いダイナミクス、高解像度、低ヒステリシスを実現するノズル‑フラッパー（案内板）パイロット段
• シミュレータ用コイル設計により、ゼロ流量位置での圧力変動と衝撃を最小化
• 高いコイル駆動力と堅牢な設計により長寿命を確保
• 故障信号時にアクチュエータを原点位置へ戻すための、オプションの統合ドレン／エンドキャップ
• 駆動シリンダの要件に合わせて調整可能な非対称流量比のオプション

仕様
油圧データ
定格流量*: 225〜300 l/min
標準構成: 225, 300 l/min
最大使用圧力: 210 bar

性能データ
100% ステップ応答**: 60 ms
周波数応答***: 35〜45 Hz

電気データ
定格信号****: 20〜60 mA
標準構成: 20, 40, 60 mA

物理データ
サイズ（取付パターン）: Moog 標準
重量: 20.4 kg
その他オプション: 流量、圧力などのオプションあり

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

資料（抜粋）
製品カタログおよび技術資料はPDFで提供されています。
